四川成都ICS皮帶秤
發布日期：2020-04-03 10:33:43
|
產 品 說 明 |
ICS-14A型高精度電子皮帶秤，采用全懸浮稱重橋架，數字信號傳輸和處理技術，動態累計誤差小于±0．125％，適用于企業的對內、對外結算，或其他對稱重精度要求較高的場合

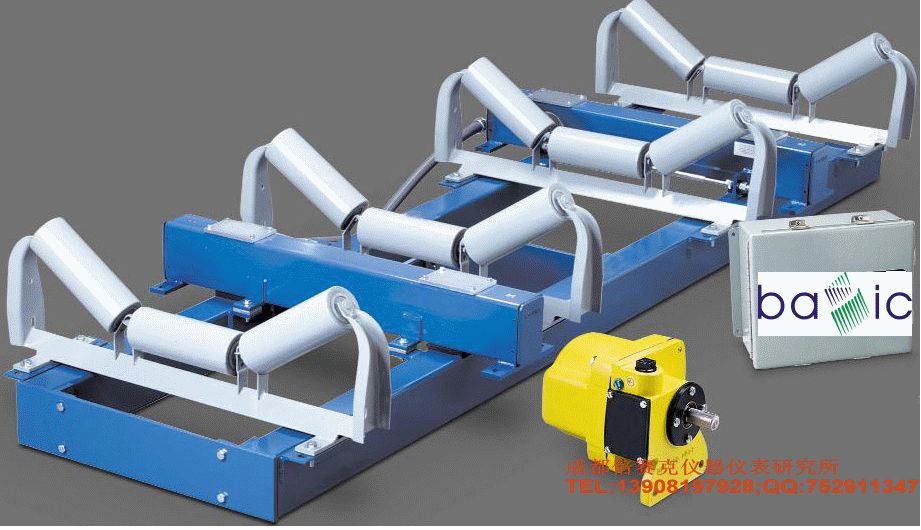

系統組成
ICS-14A型電子皮帶秤由四部分組成：ICS-14A型稱重橋架，稱重傳感器，60-12C/B型速度傳感器及測速滾筒，2001稱重控制器。.
稱重橋架
ICS-14A型稱重橋架為四組稱重托輥，全浮式結構，無耳軸支點和運動部件。采用矩形鋼管設計，整個稱重橋架具有足夠高的剛性和較小的自重，外表積灰面積達到最低。高精度應變片式傳感器安裝于受拉部位，以減少非線性誤差，保證整個系統的穩定性，其維護量極小。兩只橫梁上吊有四只拉式稱重傳感器對稱重橋架提供支撐，稱重橋架為單元組件結構，可方便迅速的進行現場安裝，只需八只螺栓安裝固定。
稱重傳感器
ICS-14系列電子皮帶秤均采用拉式電子應變式稱重傳感器。主要技術指標如下：
◇ 外殼：“S”型密封保護
◇ 非線性：<0.03%FS
◇ 非重復性：<0.01%FS
◇ 蠕變：<0.02%FS
◇ 零點輸出：±1%
◇ 在最大流量下，傳感器彈性體施力點位移不大于0.2mm
◇ 溫度靈敏度： 間隔：0.0008%FS/oF
零點：0.0015%FS/oF
◇ 滯后誤差：0.02％
◇ 靈敏度誤差：±0．1％
◇ 過載能力：傳感器容量的150％
測速傳感器60-12C、60-12B
測速傳感器安裝在尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。
外殼材質為鑄鋁，能適應于露天工作環境
交流脈沖發生器不需要調整或更換炭刷
無碳刷式交流脈沖發生器，不需調整、校準，免維修
最新的軟連接技術，更有效地保證了測速精度，且大大提高了設備的使用壽命.
2001稱重控制儀表
◆ 采用32位CPU及24位A/D，加快了運行速度，提高了計量精度；
◆ 皮帶秤的所有數據均顯示在高亮度的四行真空熒光屏上；
◆ 菜單式面板操作方式，符合人們的計算機操作習慣；
◆ 在皮帶秤有關數據被改變時，可保留原有數據供查詢，以減少人為的失誤；
◆ 提供多層次的口令保護，以方便不同的用戶；提供線性補償，使皮帶秤在額定載荷的25％到100％時精度相同；
◆ 可選模擬輸出，用于料流、重量或速度顯示；
◆ 可選模擬輸出延時，以便實際控制使用；
◆ 可選模擬輸入輸出板（一路或兩路電壓、電流輸入輸出），以便控制或作補償使用；
◆ 可選RS-232/RS-485通訊板，從該硬件設置上即可選擇兩種方式中的其中一種;
◆ 2000系列儀表有2001型、2105型供用戶選用；
201型稱重儀表
◆ 顯示器為雙屏數碼顯示，上屏顯示累計量，下屏顯示瞬時流量；
◆ 數輸入輸出采用按鍵，以指令代碼形式調出，例如：01P代表零點值；
◆ 遠程計數采用觸點及無觸點兩種方式可選，無觸點時輸出為直流24V信號；
◆ 可選通訊板為上位機通訊時使用，通訊方式為RS-485標準口；
◆ 可選電流輸出板，輸出為標準0-20mA或4-20mA信號；
◆ 可選打印擴展板，輸出接口可連接mp或pp系列并行口打印機。
|
|
