四川成都德陽宜賓樂山SCS汽車衡地磅

發布日期：2020-04-02 16:16:02

信息摘要：

數字式汽車衡地磅總體結構示意圖

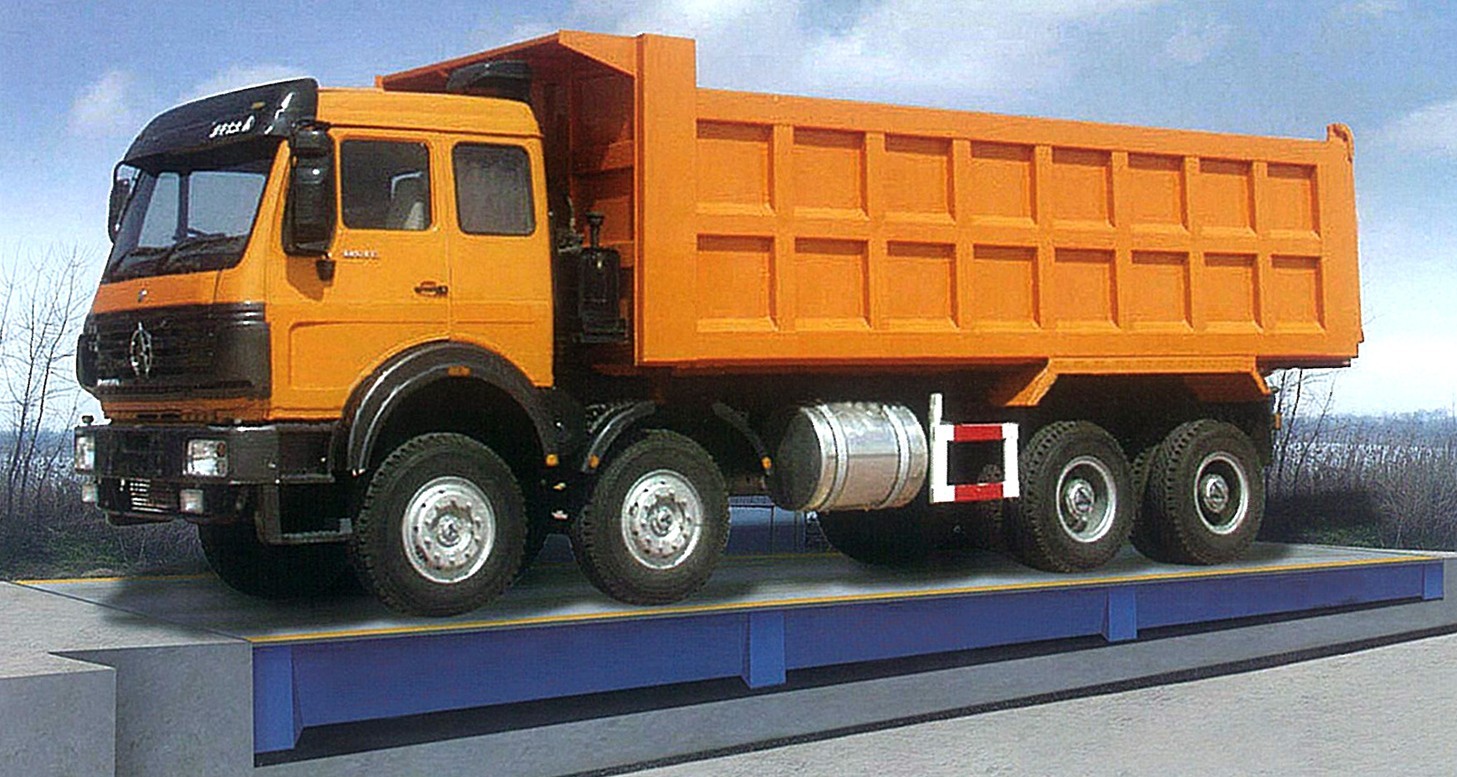

產品說明：數字式汽車衡

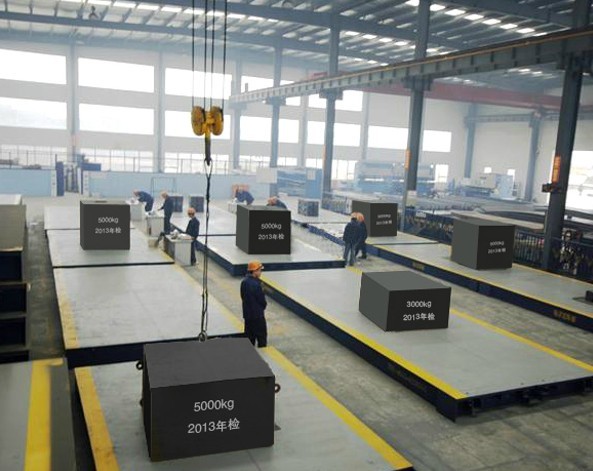

數字式汽車衡地磅生產現場

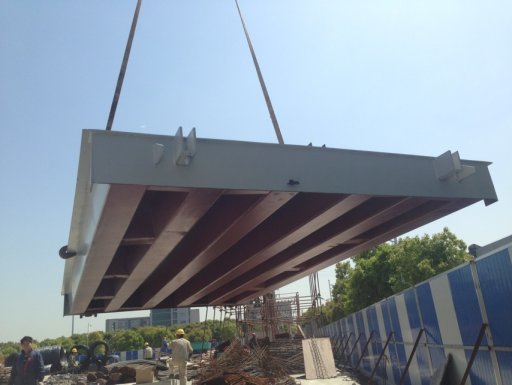

數字式汽車衡到達客戶現場開始吊裝

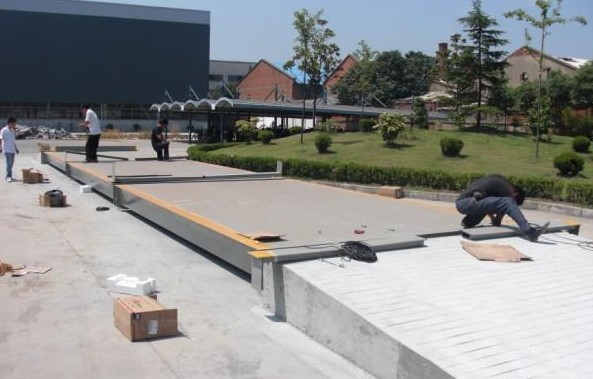

數字式汽車衡地磅安裝調試現場

數字式汽車衡地磅安裝調試完畢客戶試車驗收

1. 精度高：數字式稱重儀表直接處理數字信號，擺脫了模擬式稱重儀表存在“敏感區”的缺陷，儀表的抗干擾和適應能力得到很大程度的提升，高精度計量的能力大大加強，為高計量精度的稱重系統實現提供了可能。

2. 抗干擾能力大：由于A/D轉換是直接在傳感器內部完成，傳感器直接輸出數字信號，克服了以往模擬傳感器微小模擬信是以傳輸中易受干擾的缺點，增加了系統的抗干擾能力，提高了信號的分辯率和穩定性。

3. 智能化：數字汽車衡儀表在故障檢測，現場準確判定故障傳感器、安裝調試中自動數字化角差修正、數字化線性修正和獨立傳感器測量值檢測等方面更加簡潔、方便和人性化。

4. 測量適應性強：數字儀表對汽車衡現場的使用環境、傳感器靈敏度的要求比模擬汽車衡低，信號處理的范圍比模擬汽車衡大等。

5. 防作弊：純數字信號的傳輸和處理，杜絕了當前通過改變模擬信號實現計量作弊的可能，增強了汽車衡計量安全性和真實準備性。

數字汽車衡地磅技術實質上是模擬汽車衡儀表技術向模擬傳感器技術領域的一種技術延伸，是模擬汽車衡儀表中A/D轉換技術應用于傳統模擬傳感器技術的成功典范。高度專業化、技術性能好的數字汽車衡儀表技術A/D轉換（數字化）技術是數字汽車衡的“靈魂”，也是選擇和成功應用數字汽車衡技術的先決條件。

數字電子汽車衡地磅規格：

最大稱量：10噸--200噸

標準尺寸：3*6M，3*7M，3*8M，3*9M，3*10M，3*12M，3*14M，3*16M，3*18M，3*20M，3*21M
3.2*16M，3.2*18M，3.2*20M，3.2*21M 3.4*16M，3.4*18M，3.4*20M，3.4*21M

其它特殊規格可定做，可選打印機，大屏幕，軟件，電腦，攝像頭等配件.

一、數字電子汽車衡產品概述
專業數字式電子汽車衡生產制造廠家.
SCS數字式汽車衡是本公司引進歐美先進的大型汽車衡制作技術及經驗研發的高精度汽車衡，其傳感電測部件，全面采用第五代數字傳感電測部件，與前兩代傳感電測部件相比較，除具備稱重信號不失真、不受射頻干擾、不因溫差變化、不因線阻損耗、自動偏載調整等優點，還因電測部件全面采用第五代數字部件，在系統穩定性、傳輸距離、防雷性能上更具優勢.
SCS數字式汽車衡秤臺是根據橋梁的結構原理研制而成的，是以碳鋼框架和高標號混凝土為主件制作而成的超高強度秤臺，和同類型全鋼制秤臺比較，具有自重大、強度高、穩定性好、抗腐能力強，免維護、噪聲小、因熱脹冷縮變形小等特點，且因用鋼量的大幅降低，使秤臺成本明顯下降。故目前數字式汽車衡以其極高的性價比深得用戶青睞。是化工、冶金、礦山、港口、碼頭、公用磅、機械加工等行業高價值大宗貨物稱量的最理想選擇。

▲設備規范：
1).安裝方式：淺基坑/無基坑
2).安全超載：秤體125%；傳感器150%
3).工作電源電壓：AC 220V+10%，50Hz。
4).秤臺有過載報警裝置
5).秤臺在縱橫向均設緩沖限位裝置，防止車輛過行駛、剎車等產生沖擊力和側向力，用以保護衡器。
6).秤臺面板采用優質鋼板，厚度10mm，保證足夠的強度，長期使用不變形。
7).傳接線盒采用優質不銹鋼制作，防止銹蝕。
8).傳輸線纜按國家標準規范進行安裝防護，布置整齊合理。
9).設備的信息采集穩定、精確、可靠。打印輸出便捷，高速、噪音低可靠耐用。秤臺設計結構合理，整體剛性好，保證長期使用不變形，保證秤體的計量精度。
10).所有需要涂漆的表面在涂漆前進行徹底的外觀質量和除銹處理。鋼結構表面噴砂預處理，滿足秤體整體耐磨、耐壓、耐酸、耐堿以及防腐能力強的要求。
11).秤臺使用冷彎U型鋼與鋼板焊接，組成穩定的箱梁結構，選用國內知名鋼鐵企業鋼材。
12).零件材料質量符合國家規范中標準規定。
13).地磅表面刷紅丹防火防銹漆兩遍，刷面漆一遍。
二．設備主要部件功能說明
▲全電子式荷重磅臺結構        1體
     ◆四只截面設計                         ◆ 主樑:6mm高強度∪型鋼。
     ◆電子傳感器支承架構 ◆ 面板10mm高強度鋼板
     ◆紅丹底漆二道,面漆二道涂裝處理
     ◆秤臺結構件的處理，采用冷彎U型鋼，主筋板采用Q235碳鋼板，表面噴砂預處理，再噴涂環氧富鋅底漆，干膜厚度大于40μm，以保證外層涂料不脫落，可延長使用年限。面漆采用樹酯漆，涂二層，其干膜總厚度大于100μm，面漆的顏色可與需方協商確定。

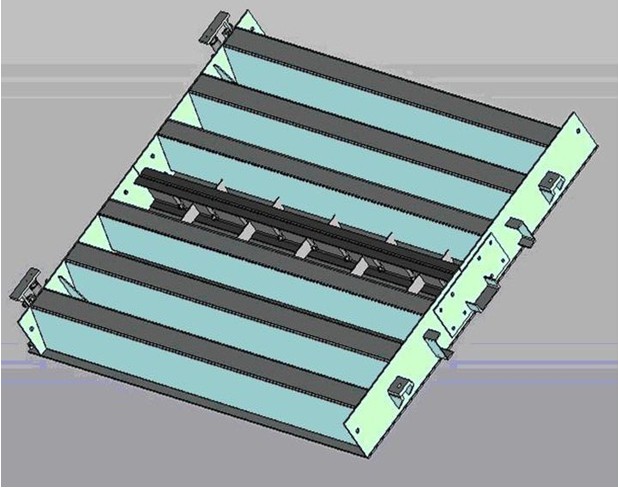

秤體設計三維圖:

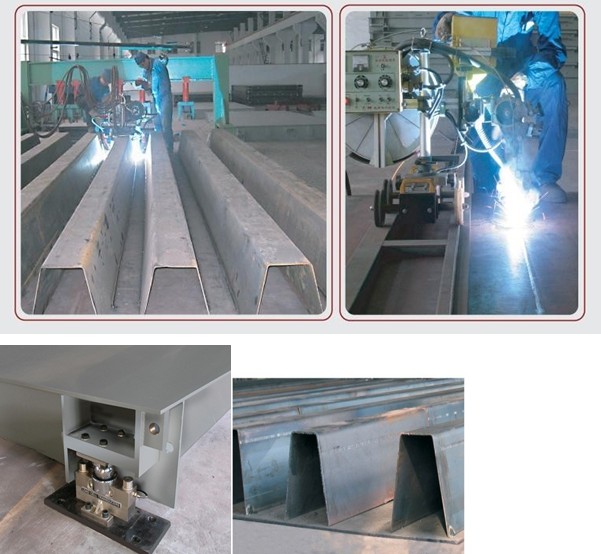

秤體生產及設備照片

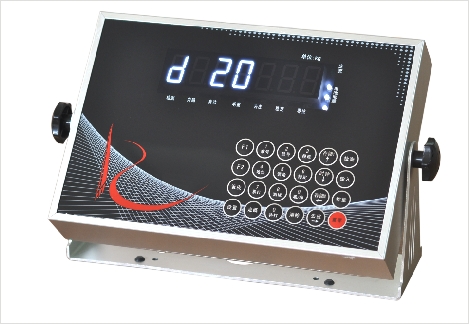

三 ▲ XK3190-DS3型數字式稱重顯示器 :

可選用XK3190系列數字儀表和D20系列不銹鋼數字儀表

XK3190系列儀表采用高精度模數轉換技術，交直流兩用，適用于電子平臺秤、電子地上衡、電子汽車衡、靜態軌道衡等使用1～8個傳感器的靜態稱重系統。

基本功能：
◆ 高精度A/D轉換，可讀性達1/30000；
◆ 調用內碼顯示方便，替代感量砝碼觀察及分析允差；
◆ 零位跟蹤范圍、置零(開機/手動)范圍、調零速率可分別設置；
◆ 快速填充式過磅單打印功能設置；
◆ 貯存255個車號及相應的皮重、100個貨號、205組稱重記錄；
◆ 稱重記錄貯存斷電保護；
◆ 可隨機充電，具有剩余電量指示和欠壓保護裝置
◆ 隨機配置12V/7AH蓄電池供電，12V汽車電瓶現場應急供電；
◆ 配備RS-232通訊口，波特率可選，通訊方式可選；
◆ 配備大屏幕通訊口，有20mA電流環和 RS-232兩種連接方式；
◆ 配備標準并行打印接口，可連接9針或24針寬行打印機；
◆ A9P內置16列面板式微型打印機；
◆ 帶補償標定功能的改制型；
◆ 快速橫三聯填充式打印功能的改制型
技術參數
◆ A/D轉換方式:雙積分式；A/D轉換速率:10～15次/秒
◆ 最大A/D轉換數:≈50萬；傳感器供橋電源:DC 8V；I≤250mA；
◆ 輸入信號范圍:0mV～18mV ；輸入靈敏度:≥1μV/e
◆ 連接傳感器個數:可接8個350Ω的傳感器
◆ 傳感器連接方式:6線制，長線自動補償，補償距離≤50米
◆ 檢定分度數:3000 ；最大外分度數:50,000
◆ 最大內分辨率:500,000 ；分度值:1/2/5/10/20/50/100可選
◆ 顯示方式:7位LED數碼管，7個狀態指示符
◆ 顯示范圍:－325000～325000(d≥5)
◆ 時鐘:實時時鐘，自動閏年、閏月，不受斷電影響
◆ 大屏幕接口；信號輸出方式:串行輸出
◆ 信號:電流環信號和RS232C ；波特率:600
◆ 傳輸距離:電流環信號≤100米/ RS232C≤30米
◆ 打印接口；數據輸出方式:并行輸出
◆ 可連接寬行打印機型號:TM800、KX-P1121、KX-P1131、LQ300K、LQ1600K
◆ 可連接微型打印機型號:EPSON M150-Ⅱ 微型打印機頭(僅限A9P)
◆ 串行通訊接口；標準配置:RS232C/(RS422選配)
◆ 波特率:600/1200/2400/4800/9600可選
◆ 通訊方式:連續發送方式/指令方式可選
◆ 傳輸距離:RS232C≤30米 / RS422≤1200米(選配)
◆ 交流供電電源:AC187～242V；49～51Hz
◆ 直流供電電源:外置蓄電池DC12V/7AH

四高精度電子傳感器

基本特性：
◆ QS型稱重傳感器可滿足10t～50t量程范圍內的精確測量.
◆ 合金鋼材料，表面鍍鎳，全密封焊接，防油、防水、防一般腐蝕性氣體及介質，可適用于多種環境。
◆ 雙剪切梁結構設計，適用于電子汽車衡、軌道衡等各類電子稱重設備。
◆ 高精度
◆ 合金鋼材料
◆ 安裝方便，性能可靠
技術參數
◆ 傳感器防護等級：IP68。
◆ 最大安全過載：安全超載150%。
◆ 極限過載：250%FS
◆ 型式:直接壓縮模擬式
◆ 非線性:±0.03% R.O.
◆ 重復性:±0.02% R.O.
◆ 靈敏：2.0±0.1% mV/V
◆ 綜合誤差：±0.02%F.S
◆ 材質：合金鋼
◆ 工作溫度范圍：-30~+70℃
◆ 零點平衡：±1%F.S
五 ▲不銹鋼接線盒:

不銹鋼信號接線盒，專用密封接頭，耐用、密封性好，防護等級IP64。采用高精度、低溫漂電阻和電位器，保證系統工作的精度和穩定性。接線端子保證接線方便和接觸可靠。接線端子旁都注有信號標識，方便用戶接線。

▲質量保證
正常使用情況下, 我司負責免費保修壹年, 并終身維護維修服務；通知維修二十四小時內到達現場處理(節假日除外),
故障響應及技術服務，所提供的產品發生故障后，需方應立即通知供方對于操作故障供方在接到故障通知1小時內給予解答；由供方技術人員電話指導故障的排除。對于需方不能自行排除的故障，供方派員在24小時內趕到現場排除故障。
質保期外，對于重要關鍵部件的損壞，供方在接到需方通知后48小時內進行修復，費用另行商定。
▲安裝、調試、驗收、培訓
按照需方要求時間，供方派員到需方現場進行安裝調試、驗收和培訓工作；供方對安裝、驗收、培訓正確性負全部責任。
供方到需方現場后負責現場試驗工作并對整機性能和質量負全部責任，需方予以現場配合。
供方有義務對需方的操作、維修人員進行培訓。
地磅交貨及最終驗收地點：需方現場。
當?shù)丶夹g(shù)監督部門鑒定費由需方負責，供方配合。
