電子天平光柵自動頭與擺錘機構

發布日期：2013-10-05 12:32:09

信息摘要：

光柵自動頭

    1-擺份機構 2一支點刀 3一刀承 4－刀承座 5-讀數頭 6一支架 7一底座 8一休止機構 9-手柄 10一夾子 11-傳力杠桿 12一連接鉤 13-防塵器 14－傳力杠桿:

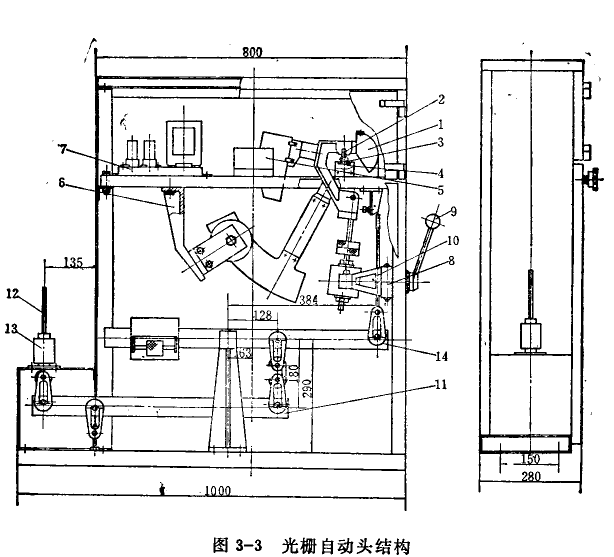

    光柵自動頭的結構如圖3--3所示。擺錘機構1的支點刀2與刀承3相接觸，刀承座4與讀數頭5分別用螺釘固定在平臺上。電磁阻尼器支架6用螺釘固定在平臺底面上.電源底座7用螺釘固定在平臺上，作為光源燈泡和電磁阻尼器的電源.休止機構8利用螺釘固定在機箱的左壁板上，當手柄9撥在工作位置時，夾子10張開，擺錘可以擺動;手柄撥在休止位置時:、夾子將擺睡夾住，此時秤處千休止?fàn)顟B(tài)。為了使外界的灰塵不進入機箱內，除了在箱板與箱板之間的連接處用泡沫橡膠封袋外，還在傳力杠桿.11的重點連接鉤12的入口處設有防塵器13，用螺釘固定在外伸箱。為了使讀者更加詳細了解光翔自動頭的結構起見，下面將光柵自動頭的幾個主娶部分加以介紹:
      擺錘機構

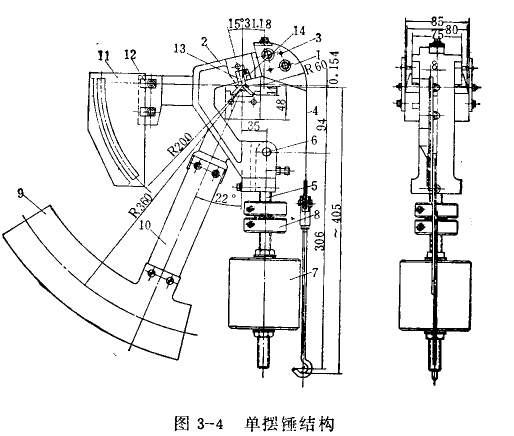

    單擺錘機構如圖3-4所示。偏心輪!利用螺釘固定在擺體2上，調好量后用定位銷3定位。鋼帶4用螺釘固定在偏心輪上.擺桿5用銷軸6欽接在擺體上，并用螺釘鎖緊.擺錘7和調整陀8分別安裝在擺桿上.阻尼片9用螺釘固定在阻尼桿10上，阻尼桿用螺釘固定在擺體上?；⌒喂鈻?1用壓板12和螺釘固定在擺體上，弧形光柵調好后用502膠水貼合.支點刀13安裝在擺體的槽口處并利用蛛釘和壓塊14壓緊。
