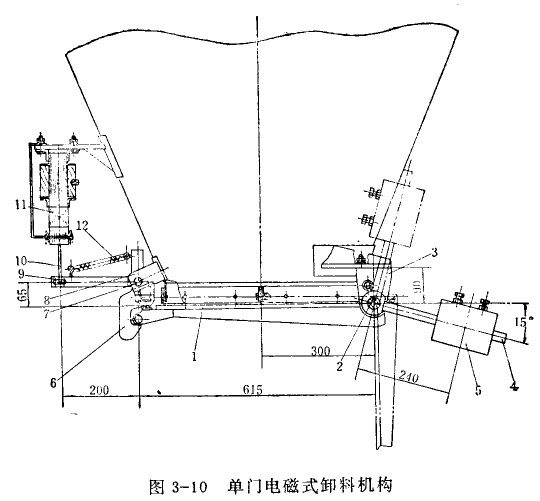

單門電磁式卸料機構如圖3--10所示.底門1的支點用支承軸2鉸接在底門支架3上，錘桿4安裝在支承軸上，并用平鍵所固定。平衡錘5安裝在錘桿上.用來調整底門平衡配重。掛鉤6的支點用銷軸7鉸接在支架8上，連桿9的端部與連接鉤10的一端相連接，連接鉤另一端與牽引電磁鐵11的銜鐵相連接磁扼11螺釘固定在支架上。連桿與掛鉤用拉簧12連接.當電磁鐵的線圈通電時.銜鐵被吸合經過連桿帶動其掛鉤張開，底門被稱重的物料沖開，物料流凈后底門靠，平衡作用自動關閉。



1-底門 2-支承軸 3一支架 4-錘桿 5-平衡錘 6--掛鉤 7--銷軸 8-支架 9-連桿 10-連接鉤 11一電磁鐵 12-拉簧
