電子秤壓磁式轉換元件
發布日期：2013-10-06 13:38:22
信息摘要：
壓磁式轉換元件

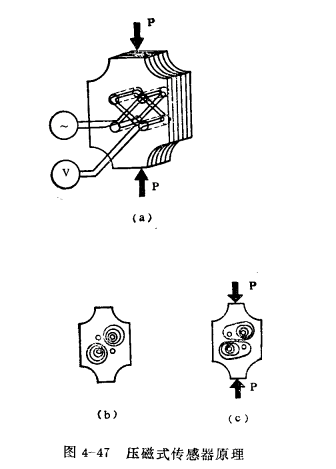

壓磁式的轉換元件的結構見圖4-47所示.從圖中不難看出.壓磁式的傳感器是用多片矽鋼片疊加成的磁頭.兩側用壓板將矽鋼片固定在一起，在磁頭上垂直交又的鉆成四個孔，交叉繞制兩組繞組(主繞組、副繞組)所制成。
如圖b，該壓磁式傳感器是沒受外力尸作用的情況下.主繞組通電后.磁流是流成圓型的.對副繞組籠沒有任何感應的。
如圖c，壓磁式傳感器是受外力P的作用下，主繞組的磁流成橢圓型的，被副繞組所感應.此時副繞組產生一個感應電動勢，有了電壓信號輸出，當載荷P去掉后恢復原來的平衡愉出為零.該種轉換形式稱為“壓磁式的轉換“，將重量轉換成電量。
壓磁式的轉換元件的結構見圖4-47所示.從圖中不難看出.壓磁式的傳感器是用多片矽鋼片疊加成的磁頭.兩側用壓板將矽鋼片固定在一起，在磁頭上垂直交又的鉆成四個孔，交叉繞制兩組繞組(主繞組、副繞組)所制成。
如圖b，該壓磁式傳感器是沒受外力尸作用的情況下.主繞組通電后.磁流是流成圓型的.對副繞組籠沒有任何感應的。
如圖c，壓磁式傳感器是受外力P的作用下，主繞組的磁流成橢圓型的，被副繞組所感應.此時副繞組產生一個感應電動勢，有了電壓信號輸出，當載荷P去掉后恢復原來的平衡愉出為零.該種轉換形式稱為“壓磁式的轉換“，將重量轉換成電量。
