電子天平的主要部件介紹

發布日期：2014-06-13 11:29:40

信息摘要：

    天平的主要部件介紹如下:
    ①天平橫梁。橫梁一般由鋁合金制成，三個瑪瑙刀口等距安裝在梁上，梁的兩邊裝有平衡螺絲，用以調節梁的乎衡位置。梁的中間裝有垂直的指針，用來指示平衡的位r。支點刀的后上方裝有重心螺絲，以調節天平的靈敏度。
    ②升降旋鈕。位于天平底板正中，它連接托梁架、盤托和光源。使用天平時，逆時針轉動升降旋鈕，托葉下移，天平梁微微下降，刀口和刀承相互接觸，啟動天平，同時接通了電源，屏幕上顯示出標尺的投影。順時針轉動升降旋鈕，托葉上移，天平梁微微上升，刀口和刀承相互脫離，斷開電源，屏幕黑暗，關閉天平。

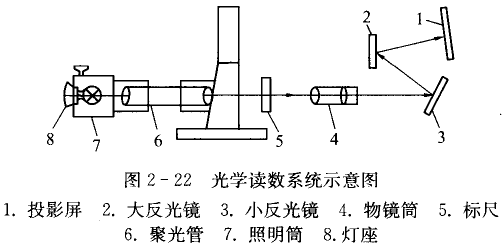

    ③光學讀數系統。天平梁下端的微分刻度標尺需要經過光學放大系統放大，投影在投影屏上(見圖2一22)，標尺上刻有20個大格〔10個大格)，中間為零。每個大格相當于1 mg,1個大格又分為10小格，每格相當于。.I mg, 10 mg以下的質量直接能從標尺上讀出來。微調零撥桿可在一定范圍內左右移動屏幕的位置，用于細調天平零點。

    ④懸掛系統。
    a.吊耳，平板下面有瑪瑙平面與力點刀口相接觸，使吊鉤、秤盤和阻尼器內筒能自由擺動。
    b.空氣阻尼器，由兩個特制的鋁合金圓筒構成，外筒固定在立柱上，內筒掛在吊耳上。兩筒間隙均勻，沒有摩擦，開啟天平后，內簡能自由上下移動，因筒內的空氣阻力作用使天平梁能
很快停擺而達到平衡。
    C.秤盤，兩個稱盤分別掛在吊耳上，左盤放被稱物品，右盤放硅碼。

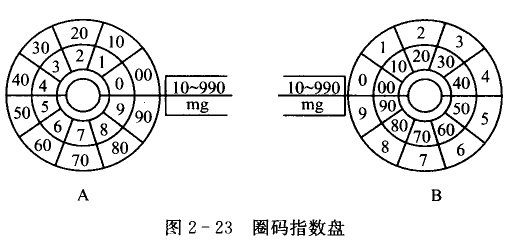

    ⑤機械加碼器。轉動圈碼指數盤(見圖2一23)，可使天平梁右邊的圈碼桿上加10-990 mg的圈碼。指數盤上刻有圈碼的質量值，內層為10-90 mg組;外層為100-900 mg組。

⑥琺碼。每臺夭平都有一組配套的硅碼。祛碼的質量值分別為:1,2,2,5,10,20,20,50,100 g，共9個。祛碼必須配套使用。
⑦水平泡。分析天平必須在水平條件下工作，天平底板下裝有三個腳，前面兩個腳高低可調節，夭平立柱后方有氣泡水平儀，指示夭平的水平位置。
