半自動電光分析天平
發布日期：2013-10-08 17:08:36
信息摘要：
分析天平用于進行精密稱重，習慣上將具有較高靈敏度、全載不超過200g的天平稱為分析天平，.具有光學讀數裝置的天平又稱為電光天平。
1.結構介紹

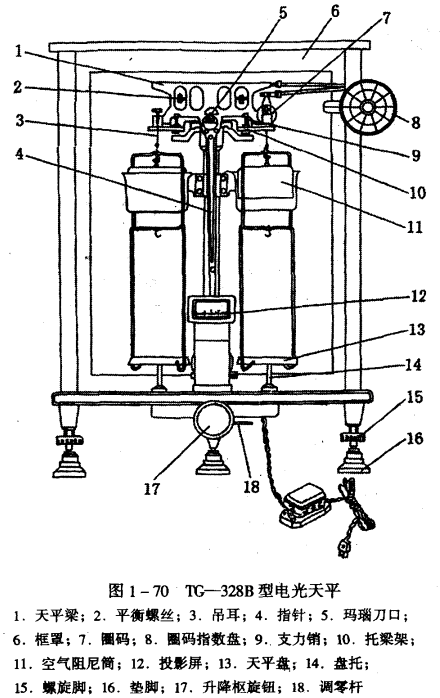

現在以TG-328B型電光天平為例介紹分析天平的一般結構(圖1一70)。
(1)天平橫梁
是天平的主要部件，由鋁合金制成，在橫梁中間，橫梁上裝有3個三棱形的小瑪瑙刀，其中一把裝稱為支點刀，另外兩把則等距離地安裝在橫梁的兩端，刀口向上，稱為承重刀。三把刀口的棱邊應完全平行且處于同一平面上，刀口的鋒利程度直接影響天平的靈敏度。
橫梁兩端還裝有兩個平衡蛇，用來調節橫梁的平衡位置即粗調零點。
(2)懸掛系統
橫梁兩端的承重刀上分別懸掛兩個吊耳，吊耳的上鉤掛有稱盤，下鉤掛空氣阻尼器。
當天平梁擺動時，由于空氣阻尼器的作用，天平很快就會停止擺動。
(3)加碼及讀數系統
每臺天平都有它配套的一盒硅碼，硅碼組合通常有100g, 50g, 20g,10g，5g, 2g,1g，取用祛碼時要用鑷子，用完及時放回盒內并蓋嚴。
機械加碼裝置是用來添加lg以下，10mg以上的圈形硅碼，轉動圈碼指數盤，可以使右盤增加10一990mg祛碼。
指針下端裝有微縮標尺，光源通過光學系統將微縮標尺上的分度線放大，再反射到光屏上，從光屏上可以看到標尺的投影，中間為零，左負右正。微分標尺刻有10大格，每一大格相當于1mg，每一大格又分為10小格，每一小格相當于。.1mg。當投影屏上顯示出的標尺讀數向右(或向左)移動一大格時相當于右盤增加(或減少)1mg祛碼，移動一小格時相當于增減0.1mg祛碼。
(4)升降旋鈕
升降旋鈕位于天平底板正中，它連接托翼、盤托和光源開關。開啟天平時，順時針旋轉升降旋鈕，托翼下降，3個刀口與相應的瑪瑙平板接觸，使釣鉤及秤盤自由擺動，同時當天平梁擺動時，由于空氣阻尼器的作用，天平很快就會停止擺動。
停止稱量時，逆時針旋轉升降旋鈕，橫梁、吊耳及秤盤被托住，刀口與瑪瑙平板脫離，電源切斷，天平進人休息狀態。
1.結構介紹
現在以TG-328B型電光天平為例介紹分析天平的一般結構(圖1一70)。
(1)天平橫梁
是天平的主要部件，由鋁合金制成，在橫梁中間，橫梁上裝有3個三棱形的小瑪瑙刀，其中一把裝稱為支點刀，另外兩把則等距離地安裝在橫梁的兩端，刀口向上，稱為承重刀。三把刀口的棱邊應完全平行且處于同一平面上，刀口的鋒利程度直接影響天平的靈敏度。
橫梁兩端還裝有兩個平衡蛇，用來調節橫梁的平衡位置即粗調零點。
(2)懸掛系統
橫梁兩端的承重刀上分別懸掛兩個吊耳，吊耳的上鉤掛有稱盤，下鉤掛空氣阻尼器。
當天平梁擺動時，由于空氣阻尼器的作用，天平很快就會停止擺動。
(3)加碼及讀數系統
每臺天平都有它配套的一盒硅碼，硅碼組合通常有100g, 50g, 20g,10g，5g, 2g,1g，取用祛碼時要用鑷子，用完及時放回盒內并蓋嚴。
機械加碼裝置是用來添加lg以下，10mg以上的圈形硅碼，轉動圈碼指數盤，可以使右盤增加10一990mg祛碼。
指針下端裝有微縮標尺，光源通過光學系統將微縮標尺上的分度線放大，再反射到光屏上，從光屏上可以看到標尺的投影，中間為零，左負右正。微分標尺刻有10大格，每一大格相當于1mg，每一大格又分為10小格，每一小格相當于。.1mg。當投影屏上顯示出的標尺讀數向右(或向左)移動一大格時相當于右盤增加(或減少)1mg祛碼，移動一小格時相當于增減0.1mg祛碼。
(4)升降旋鈕
升降旋鈕位于天平底板正中，它連接托翼、盤托和光源開關。開啟天平時，順時針旋轉升降旋鈕，托翼下降，3個刀口與相應的瑪瑙平板接觸，使釣鉤及秤盤自由擺動，同時當天平梁擺動時，由于空氣阻尼器的作用，天平很快就會停止擺動。
停止稱量時，逆時針旋轉升降旋鈕，橫梁、吊耳及秤盤被托住，刀口與瑪瑙平板脫離，電源切斷，天平進人休息狀態。
