電子吊秤齒輪泵結構

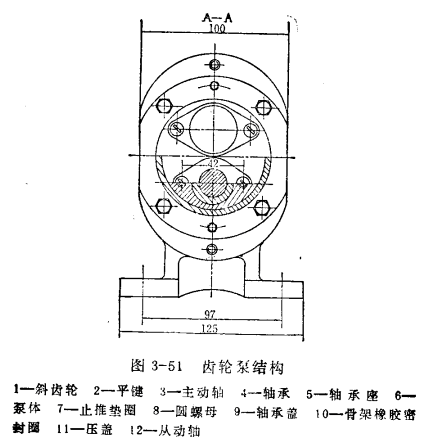

外嚙合的齒輪泵系由泵體、軸承座、主動軸、從動軸、單列向心推力球軸承、斜齒輪、軸承蓋、止退墊圈、圓螺母、骨架橡膠密封圈‘壓蓋、入料咀出料咀等組成(見圖3-51）

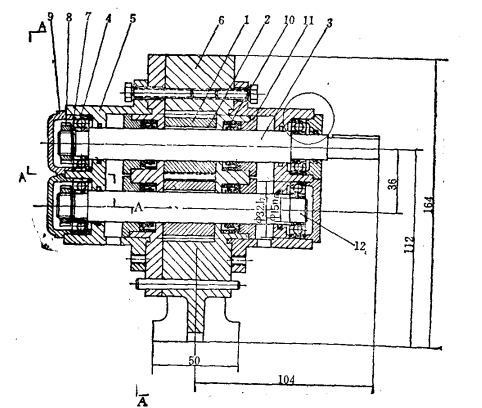

圖中，斜齒輪1利用平鍵2安裝在主動軸3上，主動軸兩端由單列向心推力球軸承4支承，兩端的軸承分別安裝在軸承座5上，軸承座利用螺栓固定在泵體6上，并利用圓錐銷限位、軸承與主動軸被止推墊圈7和圓螺母8鎖緊，軸承蓋9利用螺釘固定在泵體上，主動軸兩頭通過骨架橡膠密封圈10的密封用壓蓋11壓緊。從動軸12的結構與主動軸結構基本相同，主動齒輪與從動齒輪嚙合，為了防止液料進入齒輪泵的馬來半島內使軸承固化死，因此在兩側的軸承座上設有液流孔，這樣可以延長泵的使用壽命。
