         熱烈慶祝成都倍賽克儀器儀表研究所從2015年1月1日開始正式成為北京304所現名為中國航空工業集團公司北京長城計量測試技術研究所（代號航空三0四所）四川地區總代理，負責銷售北京304所生產開發的所有產品：



一、幾何量?jī)x器開發

1精密孔徑測量?jī)x（數顯像點儀、環規檢定裝置）



功能特性簡介：

精密孔徑測量儀是一臺以長光柵為基準，利用光電瞄準進行絕對測量而無測量力的高精度測長儀。主要用來測量精密直通孔直徑、圓柱外徑、兩平行平面間距，還可進行高度自動探查。儀器設計符合阿貝原則，結構新穎，工作可靠，操作簡便。該儀器于1995年，被列入由國家技術監督局批準實施的標準環規計量檢定規程（JJG894-95）中，并被指定為二等環規檢定的推薦儀器。在（JJG343-1996）光滑極限量規國家計量檢定規程中被列為量塊、環規和卡規的推薦選擇的計量?jī)x器。該儀器1985年獲國家科技進步二等獎；獲多項國家發明專利：ZL 2009 1 0162897.7塑型鏡管內固定反射鏡固裝托體、 ZL 2009 1 0266173.3狹縫振動發生器、 ZL 2010 1 0581842.2光電漸變開關裝置等。在國防軍工系統和民用生產單位，該系列產品已經得到很好的應用。同時該儀器還可以根據用戶的特殊要求進行定制。

主要技術指標：

分辨力：0.1 µm

測量范圍：直通孔直徑  (φ3.0 ～φ200)mm

端度  ≤200mm

測量重復性：0.2 µm

允差誤差： 當L≤100mm時，△=±( 0.5)µm，

當L>100mm時，△=±( 0.3+2L)µm，L為測量長度，單位為m。

測量不確定度：U≤0.5 µm   （k=2）



備注：① 生產單位：中國航空工業集團公司北京長城計量測試技術研究所（304所，國防科技工業第一計量測試研究中心）；
    ② 可根據客戶要求定制，同時可提供數顯像點儀、環規檢定裝置、線紋檢查儀等同類儀器的技術開發和研制，提供像點儀的技術改
    ③ 含國防科技工業第一計量測試研究中心的檢定校準證書。

2電腦量塊測量?jī)x

功能特性簡介：

電腦量塊測量?jī)x是采用頻率式電感位移傳感器，專用數據采集接口電路和測量軟件包與計算機和量塊測量工作臺相連接，可以對100mm以下3、4、5等量塊進行比較測量。測量過程及數據處理依據量塊檢定規程，能對量塊進行主檢測量和抽檢測量，并能實現對量塊的測量數據的計算、顯示、編輯和打印等功能。



電腦量塊測量?jī)x

主要技術指標：

儀器的測量范圍：   0～150mm

儀器的示值范圍：   0～100mm

儀器的示值重復性： 0.02mm

儀器的示值誤差：   ±（0.03+0.003L）mm（L：為比較測量的長度差值：?jiǎn)挝?/span>mm）

軟件包：

電腦量塊測量?jī)x軟件對傳感器輸出信號進行線性處理，從而得到準確的測量數據，再通過對測量數據進行計算得到精確的測量結果。

軟件具有檢定量塊的中心長度、長度變動量的功能?？捎?/span>A4紙打印主檢記錄、抽檢記錄、和檢定證書等。軟件中含有儀器自檢功能，可對儀器的各項技術指標進行自檢。測量數據導入 Word，可以根據需求編輯記錄和證書的格式。

配置：

標準配置：標配計算機，激光打印機，頻率式位移傳感器，數字采集系統，測量軟件包，測量工作臺，帶筋小工作臺，隔熱系統，測頭提升器和大小量塊框。



備注： ① 生產單位：中國航空工業集團公司北京長城計量測試技術研究所（304所，國防科技工業第一計量測試研究中心）；
     ② 可根據客戶要求定制，可提供接觸式干涉儀系列儀器的技術改造；
     ③ 含國防科技工業第一計量測試研究中心的檢定校準證書。



3表面劃痕深度儀



HH-2型 表面劃痕深度測量?jī)x

功能簡介：

表面劃痕深度儀是采用光切原理設計而成的測量表面劃痕、損傷及凹凸深度的儀器。該儀器體積小，讀數方便，操作簡單，可準確地測量表面劃痕的深度。適用于對大型部件局部損傷的現場檢測。特別適用于飛機蒙皮表面劃痕深度的檢測。

HH-2 型在原HH-1 型基礎上，采用了工業高分辨力CCD 攝像機和7 英寸便攜式圖像處理器，取代了原有的目鏡測量方式。對應HH-2 型開發的圖像處理軟件，可以即時對攝像機采集的圖像進行處理，計算并保存處理結果。新系統有效的消除了原系統因目鏡讀數測量造成的隨機誤差，更加高效可靠。

HH-2型主要技術指標：

l 測量范圍：劃痕深度：0.5mm；

l 測量不確定度：0.003mm（測量范圍：0.005mm～0.060mm）；

l 相對不確定度：5%（測量范圍：0.06mm～0.50mm）。



HH-1型表面劃痕深度測量?jī)x

HH-1型表面劃痕深度儀主要技術指標：

測量范圍：劃痕深度：1.0mm；

測量不確定度：0.01mm（測量范圍：0.01mm～0.10mm）；

相對不確定度：5%（測量范圍：0.10mm～1.00mm）。

HH-3型表面劃痕深度測量?jī)x

HH-3型表面劃痕深度儀主要技術指標：

測量范圍：劃痕深度：0.005mm～1.000mm。

示值誤差：≤0.005mm（測量范圍：0.005mm～0.060mm）

示值誤差：≤8%（測量范圍：0.06mm～1.00mm）。





HH-4型表面劃痕深度測量?jī)x

HH-4型表面劃痕深度儀主要技術指標：

測量范圍：劃痕深度：0.005mm～1.000mm；

示值誤差：≤0.005mm（測量范圍：0.005mm～0.060mm）；

示值誤差：≤8%（測量范圍：0.06mm～1.00mm）。



備注：① 生產單位：中國航空工業集團公司北京長城計量測試技術研究所

（304所，國防科技工業第一計量測試研究中心）；

    ② 可根據客戶要求定制；

    ③ 含國防科技工業第一計量測試研究中心的檢定校準證書。





二、計量器具和相關配件

計量器具的相關說明：

① 生產單位：中國航空工業集團公司北京長城計量測試技術研究所

（304所，國防科技工業第一計量測試研究中心）；

    ② 可根據客戶要求定制；

    ③ 含國防科技工業第一計量測試研究中心的檢定校準證書。



1單刻線

單刻線樣板

玻璃單刻線樣板由光學玻璃經過光學加工而成，用于檢定觸針式表面粗糙度測量?jī)x的垂直放大倍率，表面粗糙度干涉測量?jī)x和光切式測量?jī)x的示值誤差。規格型號以溝槽深度值H而定，每套包含的規格為0.15μm、0.7μm、1.2μm、4.7μm、15μm、50μm，也可按照用戶要求定做其它規格。含國防科技工業第一計量測試研究中心檢定證書。





2多刻線



玻璃多刻線樣板

　玻璃多刻線樣板由光學玻璃經過光學加工而成，中間有一小塊長方形工作區域，區域內有許多并列平行的刻線。其主要用于檢定觸針式電動輪廓儀Ra示值誤差、儀器示值的重復性和示值穩定性。

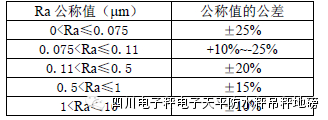

主要技術指標：

　型號規格：可生產符合多刻線樣板檢定規程要求的Ra在0~10μm之間的所有尺寸。

常用套裝包含的規格尺寸有0.05μm、0.1μm、0.2μm、0.4μm、0.8μm、1.6μm、2.4μm、3.2μm、6.3μm，也可按照用戶要求定做其它規格。含國防科技工業第一計量測試研究中心檢定證書。

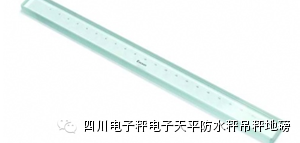

3 玻璃線紋尺和刻線尺





玻璃線紋尺和刻線尺



用途及特性介紹：標準玻璃線紋尺選用穩定性好，且由線膨脹系數與金屬接近的光學玻璃或優質石英玻璃制造，表面上準確的刻有等間距平行線，用于檢定萬能工具顯微鏡、線紋比較儀、影像測量?jī)x等精密計量?jī)x器。

要技術指標：標準玻璃線紋尺有線間隔為0.01mm、0.1mm、1mm，精度滿足高等別線紋尺檢定規程JJG73-2005中的二等要求。

主要規格型號：可生產刻線間距最小至0.01mm，長度最長至400mm的標準玻璃線紋尺?，F(xiàn)有的規格尺寸有1MM，10MM，50MM，75X，100MM，125X，200MM，200MX，300MM，400MM，也可按照用戶要求定做其它規格。除以上各種標準玻璃刻線尺外，還有300mm、400mm、500mm、600mm等比例尺。含國防科技工業第一計量測試研究中心檢定證書。

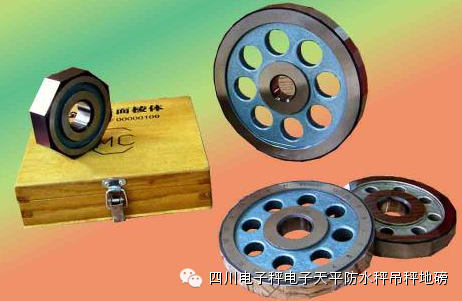

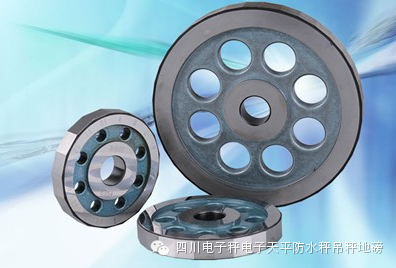

4多面棱體



正多面棱體

正多面棱體(以下簡稱棱體)是一種高準確度的角度計量標準器具，是以各相鄰工作面法線間的夾角為等值測量角，并具有準確角度量值的正多邊形的角度標準器具。棱體與自準直儀配合，用來檢定圓分度儀器的分度誤差。在機械加工或精密測量中常用于角度分度或定位。

生產12面、17面、23面、24面、36面等二等、三等、四等不同精度等級的正多面棱體，含國防科技工業第一計量測試研究中心檢定證書。

5量塊

量塊是長度計量的實物基準。用耐磨材料制造，橫截面為矩形，并具有一對相互平行測量面的實物量具。量塊的測量面可以和另一量塊的測量面相研合而組合使用，也可以和具有類似表面質量的輔助體表面相研合而用于量塊長度的測量。

生產陶瓷量塊和金屬量塊。不同規格和等級的量塊均含國防科技工業第一計量測試研究中心檢定證書。

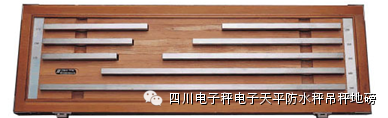

金屬量塊主要有大五塊（600mm～1000mm）和大八塊（125mm～500mm），提供不同精度等級。

金屬量塊

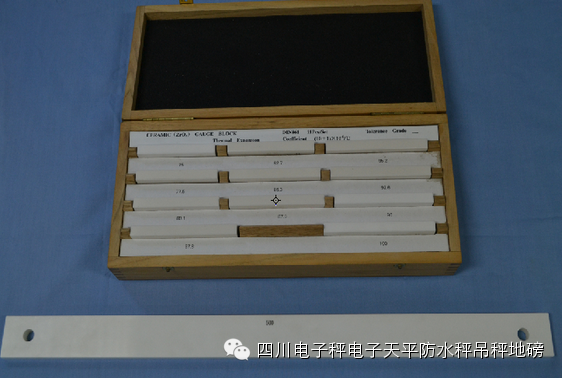

陶瓷量塊

陶瓷量塊是用氧化鋯陶瓷材料經過研磨加工而成的，由兩個相互平行的測量面之間的距離來確定其工作長度的高精度量具，可用于基準傳遞、工作現場校準和測量。具有硬度高、耐磨損、耐腐蝕，尺寸穩定、研合性好、易保養和維護等特性，熱膨脹系數與鋼制材料比較接近，其使用壽命是鋼制量塊的5-10倍，硬度為HV1100，可替代鋼制量塊。

陶瓷量塊主要技術指標：

　　可生產符合GB/T6093的0、1、2、3級的0.5～800mm各種陶瓷量塊。

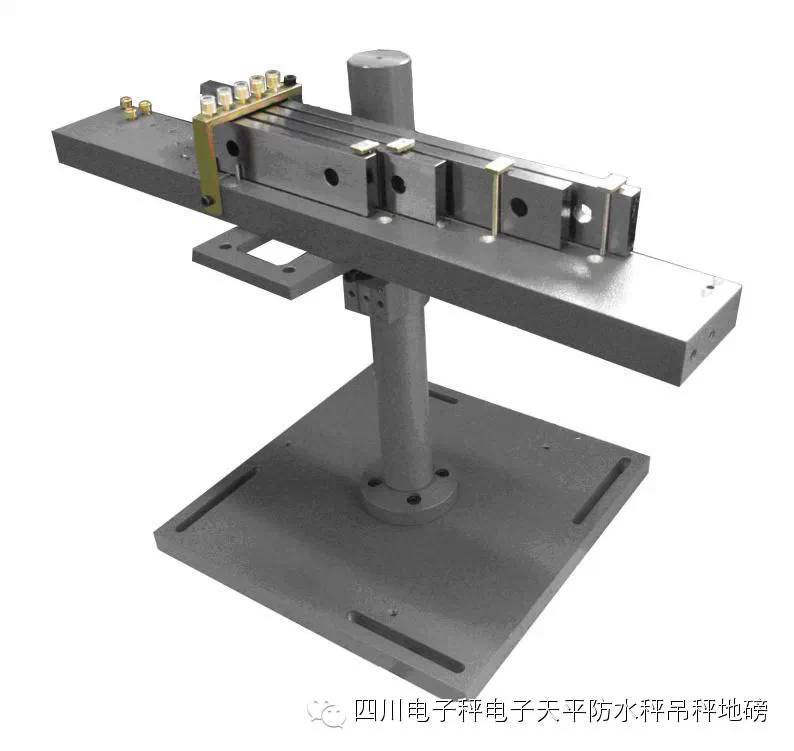

6 量塊支架

量塊支架

量塊支架是專門針對三坐標測量機應用而設計的量塊安裝工裝。具有沿垂直方向上下移動、繞垂直方向旋轉、沿A1軸小角度旋轉調整等特點。

7 七筋工作臺

七筋工作臺由氧化鋯陶瓷材料經過研磨制成，主要應用于接觸式干涉儀和各種立式量塊測量?jī)x。具有硬度高、耐磨損、韌性好、耐腐蝕、耐氧化，精度高，尺寸穩定、易保養和維護等特點。我單位還有和同七筋工作臺配套使用的開槽量塊、開槽平晶。

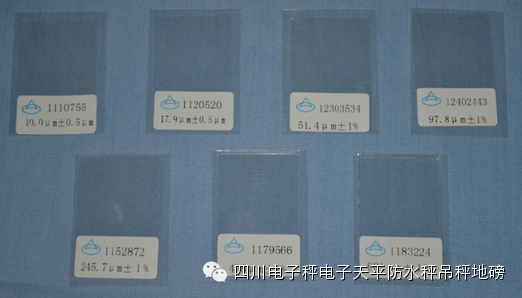

8 厚度校準片

　厚度校準片由無機材料加工而成，主要應用于磁性、電渦流式覆層厚度測量?jī)x的校準，可提供符合JJG818-2005要求B級的產品。具體規格有：10μm，20μm，50μm，100μm，250μm，500μm，1000μm。

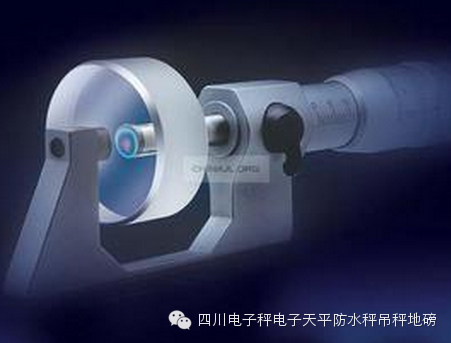

9 平晶

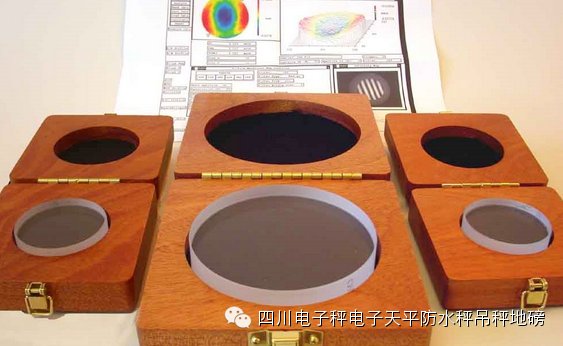

平面平晶

　　平面平晶由優質光學玻璃經光學研磨而成，具有一個光學測量平面的正圓柱形。用于檢定千分尺、杠桿千分尺、杠桿卡規和千分卡尺等量具測量面的平面度，還可用于高精度平面加工過程中的檢驗。主要特點是高效，精準。

　　平面平晶主要技術指標及型號規格：主要規格有Φ30mm、Φ60mm、Φ80mm、Φ100mm、Φ150mm，均滿足檢定規程中1級要求，其中Φ150mm平面平晶可滿足平面平晶檢定規程中二等要求。也可根據客戶要求定做其它規格。

長平晶主要有210mm和310mm。

三、計量培訓和檢定服務

  提供波長、量塊、線紋、角度、平直度、粗糙度、萬能量具、工程測量、大地測量、大尺寸（空間坐標測量）、幾何量?jī)x器等幾何量各個專業的各種計量檢定服務，以及考核和培訓服務。
