電子臺秤基礎知識

發布日期：2013-10-06 00:25:41

信息摘要：

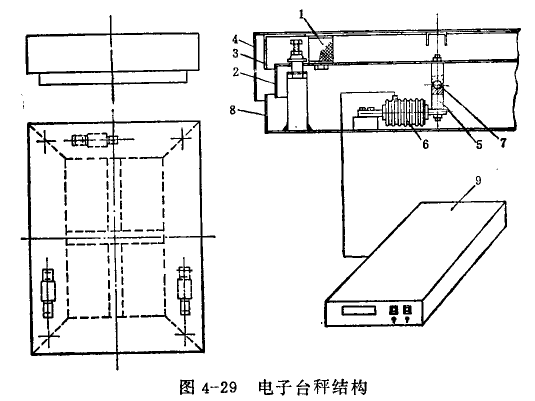

1-級沖膠墊 2一下蓋板 3一中蓋板 4-上蓋板 5--受力支柱 6-傳感器 7一鋼珠 8－秤框 9--顯示儀表
電子臺秤的結構見圖4-29所示.從圖中不難看出.該電子臺秤采用了三組懸臂式傳感器，作為承重計量時發信號的一次元件.緩沖膠墊1四組下平面利用螺栓固定在下蓋板2上，上平面用萬能咬粘貼在中蓋板3上，上蓋板4用螺釘固定在中蓋飯上。受力支柱5的螺紋端安裝在傳感器6受力前端，用螺母鎖緊.卜端安裝鋼珠湯.與鋼珠相接觸的上壓頭的螺紋端安裝在下蓋板上，川燃母鎖緊.傳感器的后部用兩個螺栓安裝在秤框冰上.三組傳感器的輸出信號是串聯的，輸出線接到二次顯示儀W9的輸入端。重物作用在臺板(上蓋板)上時.通過緩沖膠墊、受力支柱，加在懸臂式傳感器的受力端，傳感器由于外力的作用.橋路失去平衡有了微小電壓信號輸出給前代放大粉直流放大器‘積分器、V-f變換器，將電壓信號變換成頻率信號，再輸送給計數器將重物值顯示出來。
