電子皮帶秤分類與電子皮帶秤結構圖
發布日期：2013-10-16 09:14:20
信息摘要：
電子皮帶秤從結構形式上分，基本上是兩種結構式:①單機式電子皮帶秤:②附屬式電子皮帶秤。單機式電子皮帶秤的優點比較多.不受附屬皮帶跑偏張力的變化，不受皮帶厚度不均等因素的影響，因此精度高.適用性廣。附屬式電子皮帶秤的優點較少結構比單機式簡一單.造價低，缺點是精度低，穩定性差。由于單機式電子皮帶秤的優點多，目前生產一單機式電子皮帶秤越來越多。下面介紹幾種單
機式電子皮帶秤的結構.

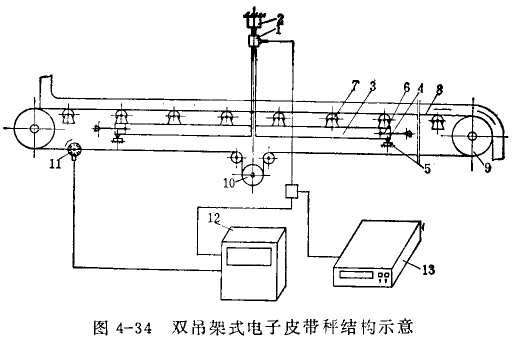

(一)雙吊架式電子皮帶秤
1一傳感器 2一支架 3-吊架 4一支點刀 5一刀承 6－拉環 7一小托輪8一皮帶9一皮帶輪10一主動輪 11－測速機 12-控制裝置 13-顯示儀表
雙吊梁式電子皮帶秤的結構見圖4-34所示。圖中，拉式傳感器1上端吊環吊掛在固定支架9上，底端吊鉤吊在吊架3的力點端，吊架的支點刀4安裝在刀承5上.兩組吊架分別用拉環6所嵌位，小托輪7安裝在吊架上.皮帶8安裝在首尾皮帶輪9上，主傳動系統電動機帶動減速器與主動輪10轉動.測速機II的測速輪安裝在回程皮帶上，與回程皮帶的平面相接觸.傳感器的輸出線接至控制裝置12與顯示儀表13的輸入端，顯示儀表沒有皮帶秤的瞬時顯示重量值與累加顯示重量值等。

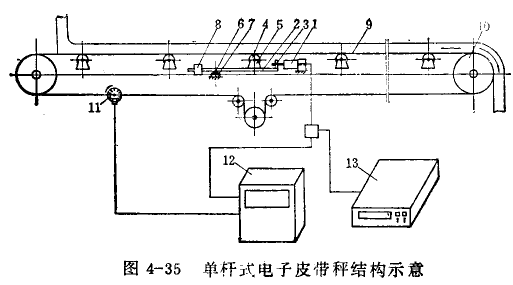

(二)單桿式電子皮帶秤
1-傳感器 2-承重杠桿 3一連接鉤 4一小托搶 5一托架 6一支點刀 7一刀承 8-調整砣 9－皮帶 10－皮帶輪 11－測速機 12－控制裝置 13－顯示儀表
單桿式電子皮帶秤的結構見圖4-35所示。圖中.懸臂式傳感器1的受力端與承重杠桿2的力點端利用連接鉤3所連接，小托輪4利用托架5安裝在承重杠桿上，支點刀6安裝在刀承了上，調整砣8安裝在承重杠桿的后部，用來調整杠桿的平衡介皮帶9安裝在首尾皮帶輪10上.測速機11的測速輪安裝在回程皮帶上與回程皮帶的平面相接觸，用來測定皮帶速度的變化.懸臂式傳感器的輸出線接至控制裝置12與顯示儀表13的信號輸入端，從結構上看單桿式電子皮帶秤要比雙吊架式電子皮帶秤結構簡一單些，秤的有效動長短.

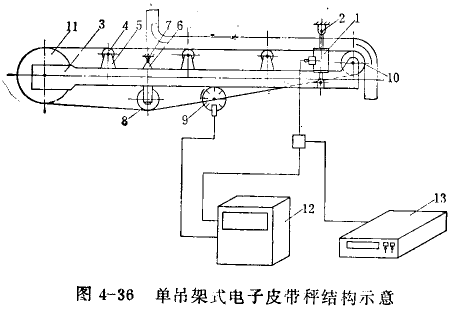

(三)單吊架式電子皮帶秤
1一傳感器,2一支架 3一吊架 4一小托輪 5一托架 6－支點刀 7一刀承 8一皮帶 9--測速機 10一從動輪 11－主動輪 12一主控制裝置 13一顯示儀表
單吊架式電子皮帶秤的結構見圖4-36所示.從圖中不難看出，拉式傳感器I上端吊在固定支架2上，底端吊鉤吊在吊架3的力點端.直接承受三組小托輪4所承的載荷，小托輪利用托架5安裝在吊架上吊架的支點刀6安裝在刀承7上。皮帶8安裝在首尾皮帶輪10與11上.測速機9的測速輪安裝在回程皮帶上與回程皮帶的平面相接觸.傳感器的輸出線接至控制裝置12與顯示儀表13的信號輸入端.
機式電子皮帶秤的結構.
(一)雙吊架式電子皮帶秤
1一傳感器 2一支架 3-吊架 4一支點刀 5一刀承 6－拉環 7一小托輪8一皮帶9一皮帶輪10一主動輪 11－測速機 12-控制裝置 13-顯示儀表
雙吊梁式電子皮帶秤的結構見圖4-34所示。圖中，拉式傳感器1上端吊環吊掛在固定支架9上，底端吊鉤吊在吊架3的力點端，吊架的支點刀4安裝在刀承5上.兩組吊架分別用拉環6所嵌位，小托輪7安裝在吊架上.皮帶8安裝在首尾皮帶輪9上，主傳動系統電動機帶動減速器與主動輪10轉動.測速機II的測速輪安裝在回程皮帶上，與回程皮帶的平面相接觸.傳感器的輸出線接至控制裝置12與顯示儀表13的輸入端，顯示儀表沒有皮帶秤的瞬時顯示重量值與累加顯示重量值等。
(二)單桿式電子皮帶秤
1-傳感器 2-承重杠桿 3一連接鉤 4一小托搶 5一托架 6一支點刀 7一刀承 8-調整砣 9－皮帶 10－皮帶輪 11－測速機 12－控制裝置 13－顯示儀表
單桿式電子皮帶秤的結構見圖4-35所示。圖中.懸臂式傳感器1的受力端與承重杠桿2的力點端利用連接鉤3所連接，小托輪4利用托架5安裝在承重杠桿上，支點刀6安裝在刀承了上，調整砣8安裝在承重杠桿的后部，用來調整杠桿的平衡介皮帶9安裝在首尾皮帶輪10上.測速機11的測速輪安裝在回程皮帶上與回程皮帶的平面相接觸，用來測定皮帶速度的變化.懸臂式傳感器的輸出線接至控制裝置12與顯示儀表13的信號輸入端，從結構上看單桿式電子皮帶秤要比雙吊架式電子皮帶秤結構簡一單些，秤的有效動長短.
(三)單吊架式電子皮帶秤
1一傳感器,2一支架 3一吊架 4一小托輪 5一托架 6－支點刀 7一刀承 8一皮帶 9--測速機 10一從動輪 11－主動輪 12一主控制裝置 13一顯示儀表
單吊架式電子皮帶秤的結構見圖4-36所示.從圖中不難看出，拉式傳感器I上端吊在固定支架2上，底端吊鉤吊在吊架3的力點端.直接承受三組小托輪4所承的載荷，小托輪利用托架5安裝在吊架上吊架的支點刀6安裝在刀承7上。皮帶8安裝在首尾皮帶輪10與11上.測速機9的測速輪安裝在回程皮帶上與回程皮帶的平面相接觸.傳感器的輸出線接至控制裝置12與顯示儀表13的信號輸入端.
