分析天平的使用與介紹

發布日期：2013-10-06 15:05:48

信息摘要：

分析天平是一種十分精確的稱量?jī)x器，稱量的精確程度可達0. lmgo常用的分析天平有
機械加碼分析天平和電子天平兩類。
機械加碼分析夭平：分析天平構造

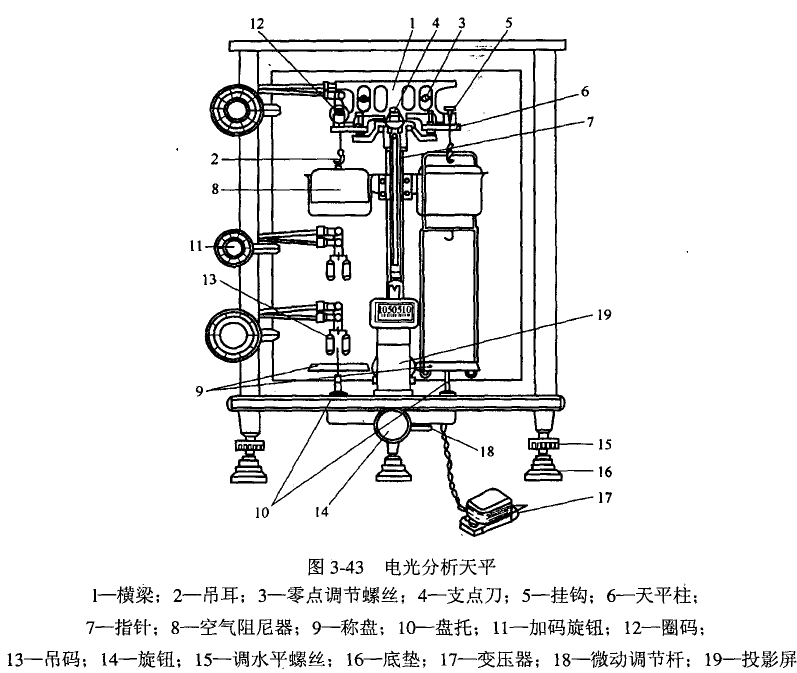

現以全機械加碼電光天平為例說明機械加碼天平的構造。全機械加碼電光天平構造如圖3一43所示。

    電光天平由以下幾個部分組成:
(1)外框部分天平安裝在玻璃框內，框上裝有前門與左右兩個側門。前門為修理與調整天平時用，右側門用于取放稱量物?？蛳聻榇罄硎鬃?，底座下裝有3只水平調整腳與腳架。
    (2)立柱部分安裝在天平板的正中位置，在立柱上裝有大小托翼各一對，用以架起橫梁以保護瑪瑙刀口。在頂端裝有中刀承，用以支承橫梁中刀。在立柱后面裝有水準器，供校正天平水平位置用。在立柱中部固定有左右兩個空氣阻尼器外.筒，內筒掛在吊耳鉤上，利用空氣阻尼作用促使天平平衡。

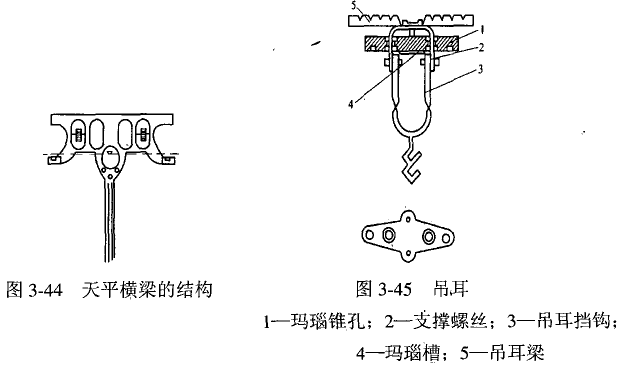

    (3)橫梁部分橫梁是天平的主要部件，其構造如圖3一所示。橫梁上裝有一個中刀與兩個邊刀，刀一般由瑪瑙、合成寶石或淬火鋼等材料制成，質硬耐磨，但脆而易碎。在中刀的后面裝有重心陀，可調節天平感量。在橫梁左右兩端對稱孔內裝有平衡螺母一對，用以調整天平零點。

(4)懸掛系統在橫梁的左右兩端各懸掛著一個吊耳，如圖3一45所示。吊耳承重板的背面有一個瑪瑙槽和一個瑪瑙錐孔，以供十字頭支撐螺釘定位用。吊耳的前后擺動靠十字頭支撐螺釘在承重板上的瑪瑙槽和瑪瑙錐孔的活動來實現，起到力的補償作用.。不論承受載荷力的方向如何，能使力均勻地分布在刀刃上。吊耳鉤上懸掛秤盤和空氣阻尼器內筒。

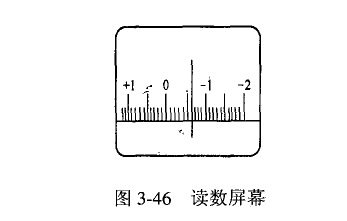

    (5)讀數系統包括指針、微分標牌與光學讀數放大系統等。指針下端的微分標牌經光學放大投影在讀數屏幕上(如圖3-46所示)。讀數屏幕可通過零點撥桿調節與零刻度相重合，供天平調零用。
    (6)制動系統開啟電光天平時，按順時針?lè)较蜣D(zhuǎn)動升降旋鈕，電源接通，讀數標牌屏幕顯示，同時大小托翼下降，橫梁上刀口與刀口承接觸，由于偏心作用帶動秤盤下的托盤板與盤托下降，使天平進入工作狀態。為了保護天平的刀口，轉動升降旋鈕時一定要緩慢進行。
    (7)機械加碼裝置全機械加碼電光天平的左側有三組加碼指數盤(如圖3一47所示)，連著天平內懸掛著的三組祛碼，下方的指數盤為10~1909，中間的指數盤為1一99，上方的指數盤為0.01~0.999。當指數盤轉動到某一讀數時，天平內相應的祛碼加到天平橫梁上。由于祛碼是掛在加碼桿的鉤子上，當指數盤轉動過分劇烈時，祛碼很易脫落，因此在操作指數盤時一定要緩慢轉動。
    靈敏度
    (l)表示方法天平的靈敏度(E)是天平的基本性能之一。它通常是指在天平的一個盤上，增加1 mg重量所引起指針偏斜的程度。因此指針偏斜的角度愈大，則靈敏度也愈高。靈敏度E的單位是分度/mg。在實際使用中也常用靈敏度的倒數來表示，即
      S=1/E
    s稱為分度值(感量)，單位是mg/分度。
    例如，一般電光天平分度值s以0.1 mgl分度為標準，靈敏度(E)=110.1=10分度/mg。即加10 mg重量可引起指針偏移100分度。0.1 mg為1g的萬分之一，故這類天平也稱為萬分之一天平。一般使用中的電光天平靈敏度，要求增加10 mg重量時指針偏移的分度數在(100士2)分度之內:否則，應該用重心調節螺絲進行調整。天平的靈敏度太低，則稱量的準確度達不到要求;靈敏度太高，則天平的穩定性太差，也影響稱量的準確度。
    (2)靈敏度的測量零點調節后，在天平的左盤上放一校準過的10 mg片碼。啟動天平，若標尺移動的刻度與零點之差在(1 00士2)分度范圍內，則表示其靈敏度符合要求;若超出此范圍，則應進行調節。
