動態靜態稱重模塊
發布日期：2020-07-16 12:35:34
信息摘要：
靜載稱重模塊采用了最優質的傳感器元件，其特點是結構緊湊，不需安裝其他配件，自穩定的傳感器承壓頭使計量精確，重復性好；快速簡便的安裝，節約安裝和停機維修時間。靜載稱重模塊可以方便地安裝在各種形狀的容器上，并可在此容器中方便地進行裝料、配料或攪拌。
-
產品特點：
- 結構獨特，可方便地安裝在各種槽罐上
- 三種頂板結構（固定式、浮動式和半浮動式），可以消除槽罐因熱漲冷縮帶來的稱量誤差
- 支撐螺栓，防止設備傾覆
- 安裝簡單、快速
- 維護方便，節約停機維護時間
- 適用于惡劣環境下，槽罐的配料過程稱重控制
- 材質：合金鋼，不銹鋼可選
- 適用范圍：
- 單只模塊額定載荷：100 kg，250 kg，500kg，1t，2t，5t，10t
- 載荷：靜載
- 應用：平臺、立罐、槽罐
- 稱重模塊的安裝
- 固定模塊：安裝點不會產生水平位移。
- 半浮動模塊：使稱重系統能圍繞著固定點進行調整，從而消除容器變形對稱重精度的影響。
- 浮動模塊：安裝點即使在出現水平位移的情況下，仍能將承載力精確地傳遞給傳感器。

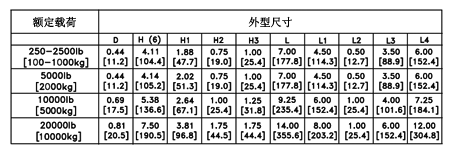

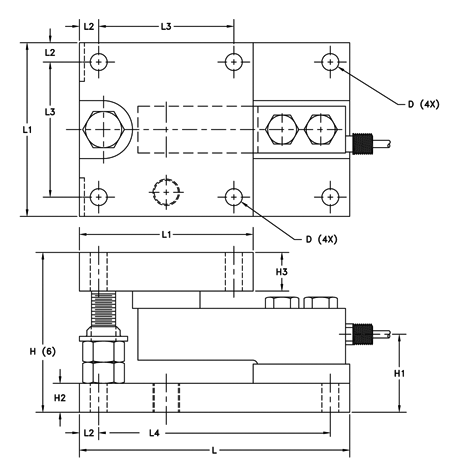

- 外形尺寸：
- 稱重原理：
對于非專業的用戶來說，直接使用稱重傳感器是非常困難的。
稱重模塊是一種新型的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在一起，可以非常方便地和各種形狀的機械裝置相連接，如滾道、平臺、立罐、槽罐、料斗等。
安裝了稱重模塊的系統既可以保證稱重傳感器的精度高，長期穩定性好的特點，又解決了因安裝不當而造成的稱重誤差。
使用稱重模塊的設備測量通常能達到更高的測重精度。
- 安裝方式：
在采用四只動載模塊的安裝方式中，一般其中兩只模塊的三面受限位，另外兩只模塊只在端部限位。
- 稱重模塊選購、安裝、調試注意事項：
- 選型注意事項
固定負荷(秤臺、容器等)＋變動負荷(需稱量的載荷)≤選用傳感器額定載荷×所配傳感器個數×70％，其中70％的系數是考慮振動、沖擊、偏載因素而加的。
- 安裝注意事項
焊接時傳感器不能通過電流，焊接頂板時，地線要連接在秤體上，焊接底板時，地線要接在基礎上，防止損壞傳感器。
如果秤體上有輸料管道，應換成軟管，或使連接管道盡量長一點，以防止它們吃掉傳感器真實的負荷而引起誤差。
要在容器上焊一個砝碼校驗臺，以便校驗。容器上一般都無放置砝碼的地方，需要焊一個平臺放置砝碼。通常焊在容器的下方，便于砝碼上下安放。
接線盒必須注意防潮，多余的孔要用密封塞頭塞住。接線盒如安裝于室外，必須加保護箱，防止雨淋。在使用中因接線盒受潮而造成故障的情況時有發生，因此必須引起足夠的重視。
- 調試注意事項：
調試時，要檢查每一個參數出廠設定值是否符合實際需要，尤其是“開機清零”參數，出廠時一般都設定為“開機自動清零”，在容器秤上最好改為“禁止開機自動清零”，防止因停電等原因，再次開機時，容器的物料重量被清零而丟失。
量程設定不是指一套稱重模塊的額定總負荷，也不包括容器自身的重量，而應根據最大物料稱量，從說明書所給的分度數和分度值中選取大于等于最大稱重量作為量程。
稱重顯示儀電源電壓必須符合要求，如電壓不穩，超出允許范圍，則會引起數字漂移。最好使用穩壓電源。
由于電子稱重模塊組成的稱重系統便于實現過程自動化稱量，便于與計算機聯網，因而在化工企業必將得到越來越廣泛的應用。
- 稱重模塊應用：

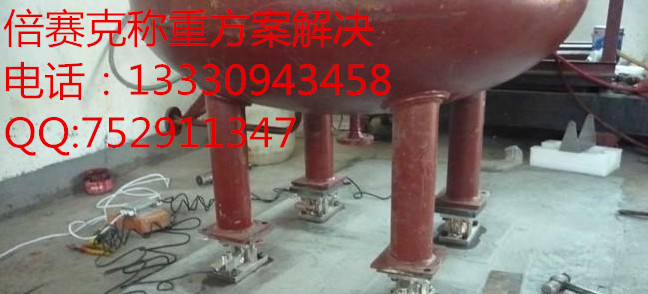

- 應用舉例：電子稱重模塊在化工企業的應用
與現成的電子衡器相比，稱重模塊最大的特點是不受場地限制，組裝靈活，維修方便且價格便宜。
稱重模塊安裝在容器的支承點上，不需另外占地。特別適用于多個容器并列安裝而場地窄小的場合。電子衡器的量程和分度值有一定的規格，而稱重模塊組成的稱重系統，量程和分度值可以在儀表允許的范圍內，根據需要自行設置。稱重模塊維修方便，若傳感器損壞，可以調節支撐螺桿將秤體頂起，不必拆除稱重模塊，就能更換傳感器。
化工企業在物料儲存和生產過程中大量使用各種貯槽和計量槽。但普遍遇到兩個問題，一是物料的計量問題，二是生產過程的控制問題。根據我們的實踐，應用電子稱重模塊，可以較好地解決。

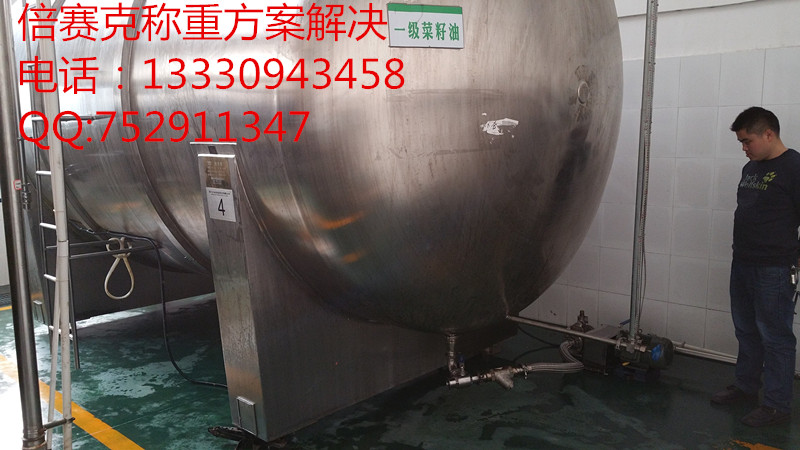

- 稱重模塊應用于物料計量
- 稱重模塊應用于液位指示和控制
有一些生產過程對投料量有嚴格的要求，不少企業都把計量槽直接放在地上衡上來控制投料量。但地上衡檢修或檢定時，需要用吊裝設備把計量槽吊下來，比較麻煩。如果采用電子稱重模塊，因計量槽本身作為秤體，因而不存在吊裝問題，檢修比較方便。
