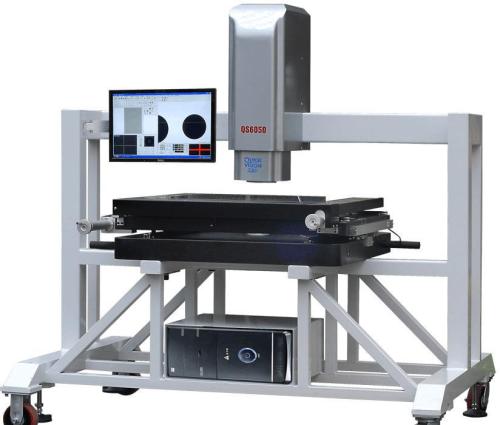

SJ2410影像式線紋測量?jī)x

一、      產品概述
SJ2410影像式線紋測量?jī)x采用高精度光柵、精確的運動控制技術的同時，引入機器視覺技術，實現鋼直尺參數的全自動、高精度測量。
儀器通過運動控制卡拖動相機到達待檢定線紋處，相機采集信息后，由計算機根據光柵值以及標定參數等信息計算待檢定線紋信息，由計算機將數據進行分析，計算獲得被檢尺的各參數。
影 像式線紋測量?jī)x為全自動測量，操作者只需裝好被測鋼直尺，在檢定軟件上選擇被測鋼直尺的型號規格和被檢點信息等參數后，點擊“開始檢定”按鈕，檢定系統立 即開始檢定，系統支持自動檢定以及手工檢定模式，對采集到的數據根據檢定規程進行合格判定。檢定過程中的電機運行速度由用戶自定義設置。整個測量過程快速 準確，大大降低了操作者的勞動強度，檢定結束后可立即生成并可打印出檢定報表。
儀器測量原理符合鋼直尺檢定規程（JJG 1-1999）的要求，系統軟件為簡體中文操作系統，操作方便。
二、      結構原理
本儀器包括光柵傳感器、運動控制卡、圖像采集裝置、檢定軟件、工業計算機和打印機。
SJ2410影像式線紋測量?jī)x采用計量光柵尺作為長度標準，采用工業計算機進行控制。
計 算機在用戶點擊“開始檢定”后，會根據用戶自定義的檢定位置信息，以光柵尺讀數為基準，拖動電機運動到相應位置。然后，攝像機拍攝線紋圖片，自動分析出線 紋信息，包括線紋寬度、線紋和端邊距離等。所有的待測線紋檢定完成后，由計算機根據規程判定鋼直尺是否合格，并將檢定數據生成檢定記錄，保存到數據庫中供 客戶進行預覽和打印。
三、      性能特點
1、自動完成線紋測量
    系統自動完成線紋測量，減輕了操作者的勞動強度的同時也避免人工操作引入的誤差。儀器支持自動對焦操作，最大限度的減少人工干預程度。
2、自動計算，自動處理數據，自動生成報表
測量軟件可自動保存數據、自動計算檢定結果并根據規程判定檢定結論，可自動生成報表，供
客戶預覽和打印，且包含檢定記錄和檢定證書兩種形式。
3、精度更高
    儀器采用高精度光柵尺，預留安裝孔位，支持激光干涉儀修正光柵數據。同時，測量不依賴人工，
能夠達到更高的測量精度。
四、      技術參數
技術指標：

測量范圍	（0~1000）mm
分辨力	0.001mm
MPE	±（0.01+0.01L）mm
重復定位精度	≤0.005mm
