北京304所表面劃痕深度儀

發布日期：2020-04-08 14:05:50

信息摘要：

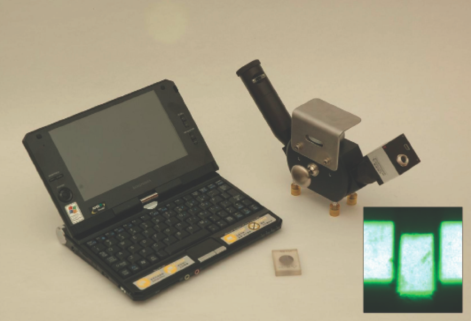

HH-2型表面劃痕深度測量儀
功能簡介：
表面劃痕深度儀是采用光切原理設計而成的測量表面劃痕、損傷及凹凸深度的儀器。該儀器體積小，讀數方便，操作簡單，可準確地測量表面劃痕的深度。適用于對大型部件局部損傷的現場檢測。特別適用于飛機蒙皮表面劃痕深度的檢測。
HH-2 型在原HH-1 型基礎上，采用了工業高分辨力CCD 攝像機和7 英寸便攜式圖像處理器，取代了原有的目鏡測量方式。對應HH-2 型開發的圖像處理軟件，可以即時對攝像機采集的圖像進行處理，計算并保存處理結果。新系統有效的消除了原系統因目鏡讀數測量造成的隨機誤差，更加高效可靠。
HH-2型主要技術指標：
l 測量范圍：劃痕深度：0.5mm；
l 測量不確定度：0.003mm（測量范圍：0.005mm～0.060mm）；
l 相對不確定度：5%（測量范圍：0.06mm～0.50mm）。

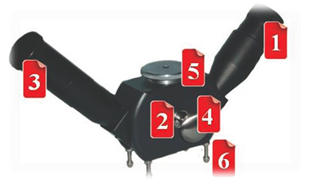

HH-1型表面劃痕深度測量儀

HH-1型表面劃痕深度儀主要技術指標：
測量范圍：劃痕深度：1.0mm；
測量不確定度：0.01mm（測量范圍：0.01mm～0.10mm）；
相對不確定度：5%（測量范圍：0.10mm～1.00mm）。

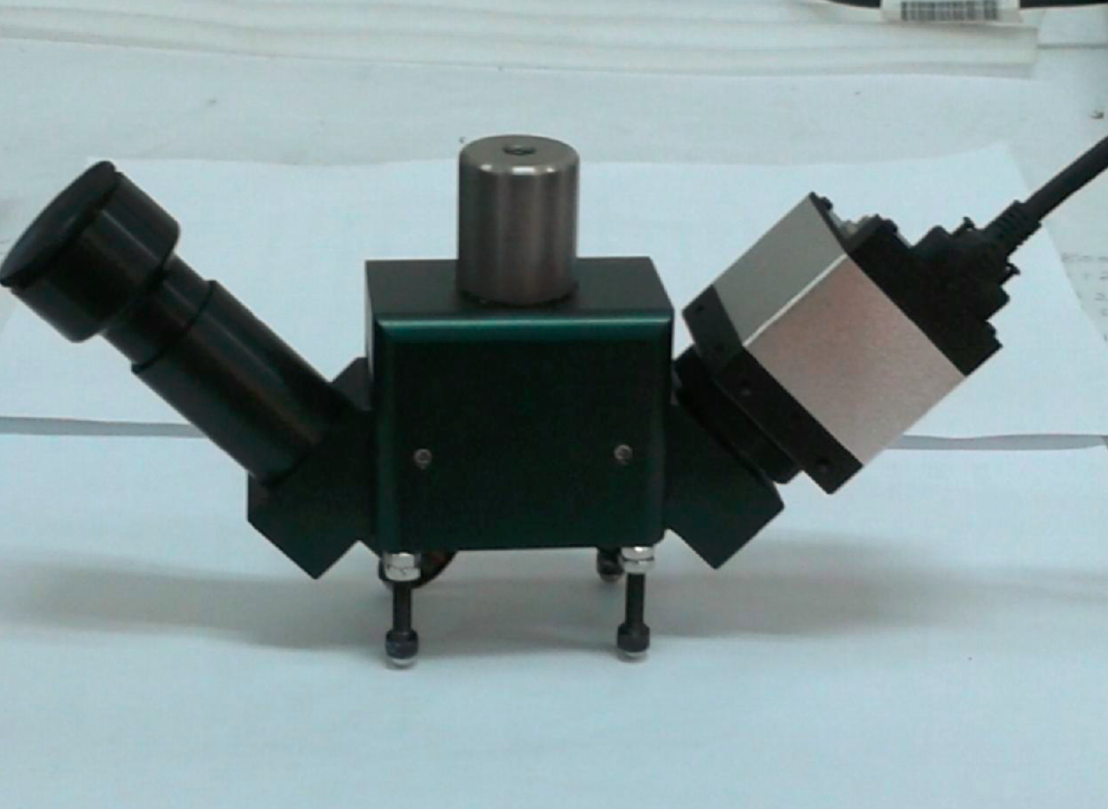

HH-3型表面劃痕深度測量儀

HH-3型表面劃痕深度儀主要技術指標：
測量范圍：劃痕深度：0.005mm～1.000mm。
示值誤差：≤0.005mm（測量范圍：0.005mm～0.060mm）
示值誤差：≤8%（測量范圍：0.06mm～1.00mm）。

HH-4型表面劃痕深度測量儀

HH-4型表面劃痕深度儀主要技術指標：
測量范圍：劃痕深度：0.005mm～1.000mm；
示值誤差：≤0.005mm（測量范圍：0.005mm～0.060mm）；
示值誤差：≤8%（測量范圍：0.06mm～1.00mm）。

備注：① 生產單位：中國航空工業集團公司北京長城計量測試技術研究所（304所，國防科技工業第一計量測試研究中心）；
② 可根據客戶要求定制；
③ 含國防科技工業第一計量測試研究中心的檢定校準證書。
