北京304所計量器具和相關配件

發布日期：2020-04-08 14:09:08

信息摘要：

計量器具的相關說明：
① 生產單位：中國航空工業集團公司北京長城計量測試技術研究所（304所，國防科技工業第一計量測試研究中心）；
② 可根據客戶要求定制；
③ 含國防科技工業第一計量測試研究中心的檢定校準證書。

1單刻線

單刻線樣板
玻璃單刻線樣板由光學玻璃經過光學加工而成，用于檢定觸針式表面粗糙度測量?jī)x的垂直放大倍率，表面粗糙度干涉測量?jī)x和光切式測量?jī)x的示值誤差。規格型號以溝槽深度值H而定，每套包含的規格為0.15μm、0.7μm、1.2μm、4.7μm、15μm、50μm，也可按照用戶要求定做其它規格。含國防科技工業第一計量測試研究中心檢定證書。

2多刻線

玻璃多刻線樣板
　玻璃多刻線樣板由光學玻璃經過光學加工而成，中間有一小塊長方形工作區域，區域內有許多并列平行的刻線。其主要用于檢定觸針式電動輪廓儀Ra示值誤差、儀器示值的重復性和示值穩定性。
主要技術指標：

型號規格：可生產符合多刻線樣板檢定規程要求的Ra在0~10μm之間的所有尺寸。
常用套裝包含的規格尺寸有0.05μm、0.1μm、0.2μm、0.4μm、0.8μm、1.6μm、2.4μm、3.2μm、6.3μm，也可按照用戶要求定做其它規格。含國防科技工業第一計量測試研究中心檢定證書。

3 玻璃線紋尺和刻線尺

玻璃線紋尺和刻線尺

用途及特性介紹：標準玻璃線紋尺選用穩定性好，且由線膨脹系數與金屬接近的光學玻璃或優質石英玻璃制造，表面上準確的刻有等間距平行線，用于檢定萬能工具顯微鏡、線紋比較儀、影像測量?jī)x等精密計量?jī)x器。
要技術指標：標準玻璃線紋尺有線間隔為0.01mm、0.1mm、1mm，精度滿足高等別線紋尺檢定規程JJG73-2005中的二等要求。
主要規格型號：可生產刻線間距最小至0.01mm，長度最長至400mm的標準玻璃線紋尺?，F(xiàn)有的規格尺寸有1MM，10MM，50MM，75X，100MM，125X，200MM，200MX，300MM，400MM，也可按照用戶要求定做其它規格。除以上各種標準玻璃刻線尺外，還有300mm、400mm、500mm、600mm等比例尺。含國防科技工業第一計量測試研究中心檢定證書。

4多面棱體

正多面棱體
正多面棱體(以下簡稱棱體)是一種高準確度的角度計量標準器具，是以各相鄰工作面法線間的夾角為等值測量角，并具有準確角度量值的正多邊形的角度標準器具。棱體與自準直儀配合，用來檢定圓分度儀器的分度誤差。在機械加工或精密測量中常用于角度分度或定位。
生產12面、17面、23面、24面、36面等二等、三等、四等不同精度等級的正多面棱體，含國防科技工業第一計量測試研究中心檢定證書。

5量塊

量塊是長度計量的實物基準。用耐磨材料制造，橫截面為矩形，并具有一對相互平行測量面的實物量具。量塊的測量面可以和另一量塊的測量面相研合而組合使用，也可以和具有類似表面質量的輔助體表面相研合而用于量塊長度的測量。
生產陶瓷量塊和金屬量塊。不同規格和等級的量塊均含國防科技工業第一計量測試研究中心檢定證書。

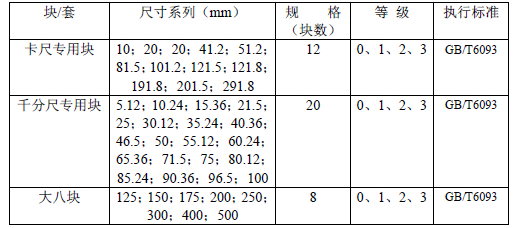

金屬量塊主要有大五塊（600mm～1000mm）和大八塊（125mm～500mm），提供不同精度等級。

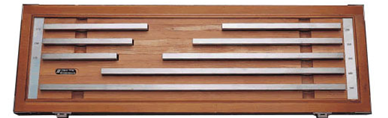

金屬量塊

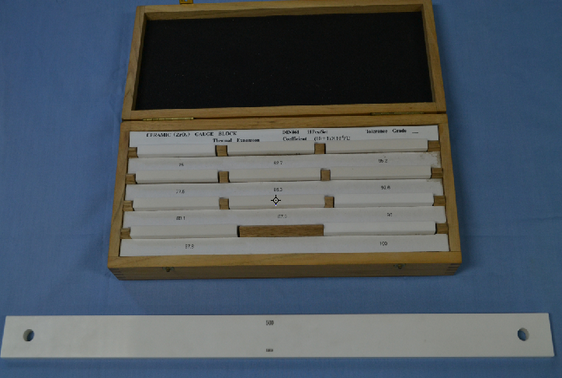

陶瓷量塊
陶瓷量塊是用氧化鋯陶瓷材料經過研磨加工而成的，由兩個相互平行的測量面之間的距離來確定其工作長度的高精度量具，可用于基準傳遞、工作現場校準和測量。具有硬度高、耐磨損、耐腐蝕，尺寸穩定、研合性好、易保養和維護等特性，熱膨脹系數與鋼制材料比較接近，其使用壽命是鋼制量塊的5-10倍，硬度為HV1100，可替代鋼制量塊。
陶瓷量塊主要技術指標：

　　可生產符合GB/T6093的0、1、2、3級的0.5～800mm各種陶瓷量塊。

6 量塊支架

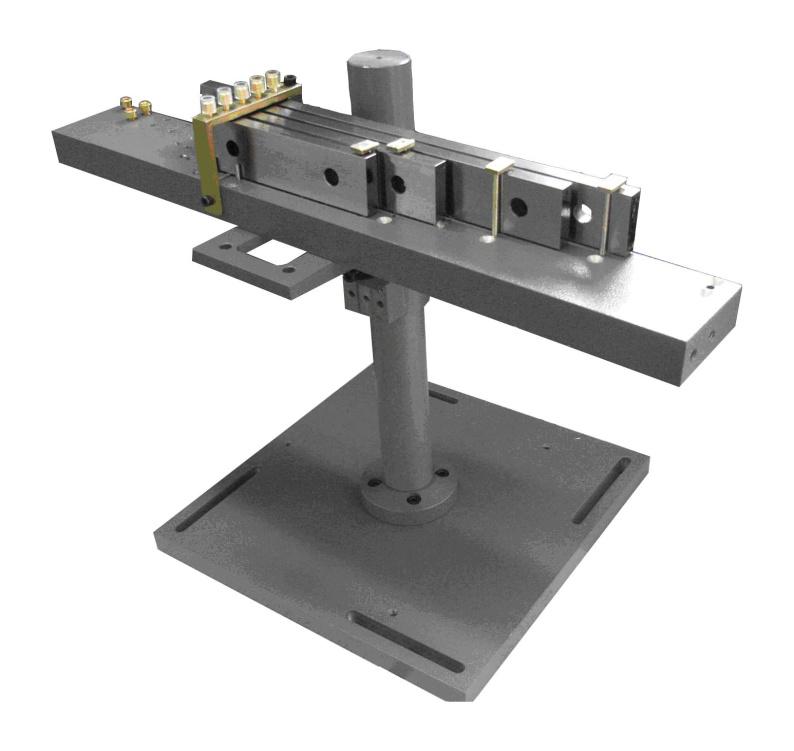

量塊支架
量塊支架是專門針對三坐標測量機應用而設計的量塊安裝工裝。具有沿垂直方向上下移動、繞垂直方向旋轉、沿A1軸小角度旋轉調整等特點。

7 七筋工作臺

七筋工作臺由氧化鋯陶瓷材料經過研磨制成，主要應用于接觸式干涉儀和各種立式量塊測量?jī)x。具有硬度高、耐磨損、韌性好、耐腐蝕、耐氧化，精度高，尺寸穩定、易保養和維護等特點。我單位還有和同七筋工作臺配套使用的開槽量塊、開槽平晶。

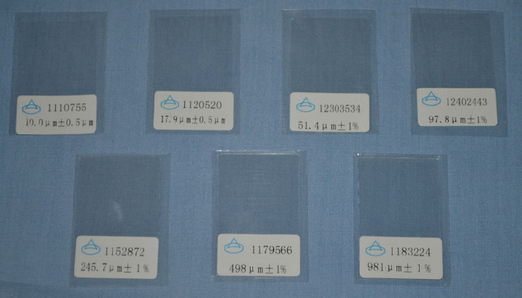

8 厚度校準片

　厚度校準片由無機材料加工而成，主要應用于磁性、電渦流式覆層厚度測量?jī)x的校準，可提供符合JJG818-2005要求B級的產品。具體規格有：10μm，20μm，50μm，100μm，250μm，500μm，1000μm。

9 平晶

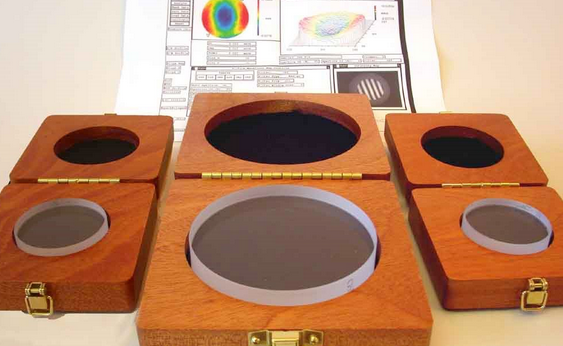

平面平晶

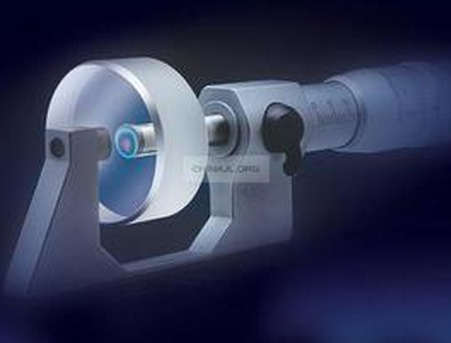

　　平面平晶由優質光學玻璃經光學研磨而成，具有一個光學測量平面的正圓柱形。用于檢定千分尺、杠桿千分尺、杠桿卡規和千分卡尺等量具測量面的平面度，還可用于高精度平面加工過程中的檢驗。主要特點是高效，精準。
　　平面平晶主要技術指標及型號規格：主要規格有Φ30mm、Φ60mm、Φ80mm、Φ100mm、Φ150mm，均滿足檢定規程中1級要求，其中Φ150mm平面平晶可滿足平面平晶檢定規程中二等要求。也可根據客戶要求定做其它規格。
長平晶主要有210mm和310mm。
