電子天平杠桿結構與杠桿比

發布日期：2013-10-05 13:32:45

信息摘要：

    杠桿系統是力的傳遞系統，它將作用在秤斗上的重力通過承重杠桿、傳力杠桿傳遞給機心單擺錘，也就是將大的重力通過多組杠桿的傳遞變成小的重力.將重力轉換成角位移.
    杠桿有支撐在懸掛的支點刀承環_L的.有支撐在固定的支點架上的，也有的杠桿在支點的下方，叫反支點杠桿。杠桿的形狀有一字形.三角形、直角形、T型、H型、U型等，一字形與直角形杠桿只有一個支、重、力點.其它形狀的杠桿起碼有兩個支點、兩個重點、一個力點。這樣的杠桿也稱為復式杠桿.杠桿形狀的確定，主要根據承重裝景的特點和整體結構西定的。制造杠桿的材質一般采用鑄鐵，軟鋼或鑄鋼。杠矜材質的選擇，主要根據秤量的大小、杠桿的受力情況和載荷的種類考慮杠桿的強度和形狀.杠桿體的斷面多采用矩形、T字形和I字形，因I字形能保證枉桿的直線性，特別是鑄件，所以長臂杠桿采用I字形和T字形斷面較好。
    (一)杠桿系統的結構

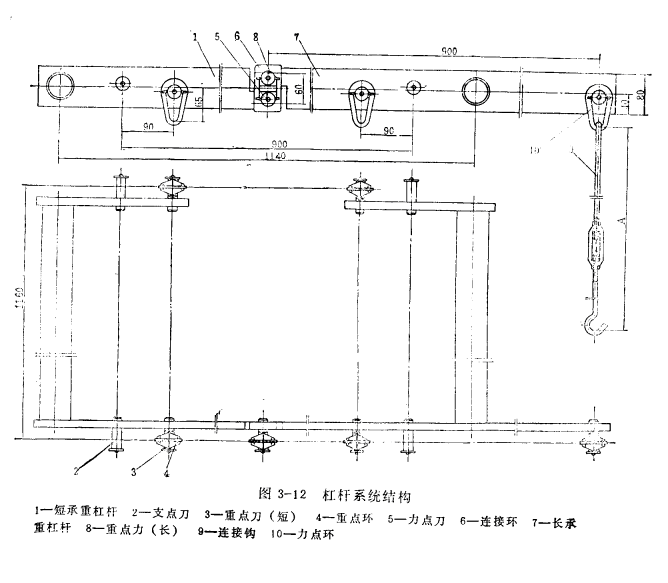

    杠桿系統的結構如圖3-12所示.
杠桿系統結構圖

    短承重杠桿1設有支點刀2兩組，重點刀3兩組，并在重點刀上掛有重點環4兩組，通過短杠桿的力點刀5利用連接環6與長承重杠桿7的重點刀8相連接.長承重杠桿的支點刀，重點刀，環與短承重杠桿的結構數量基本相同。連接鉤9吊掛在長承重杠桿的力點環10上，連接鉤的另一端吊掛在傳力杠桿.的重點環上.
    (二)杠桿比的確定
    配料秤的承重杠桿、傳力杠桿的杠桿比的確定.要根據稱量的大小，秤斗的直往，杠桿總倍比的多少而定。最好承重杠桿的倍比選為整數信這樣汪于加工制造和互換.
1.承重杠桿
