電子吊秤分類與原理介紹

發布日期：2013-10-06 13:01:34

信息摘要：

電子吊秤介紹

    電子吊秤由于現場條件吊車的結構和使用情況以及要求精度不同，因此，傳感器的數量和安裝形式也不相同.為了設計方便起見，下面介紹幾種電子吊秤的結構形式。
      (一)單吊式電子吊秤

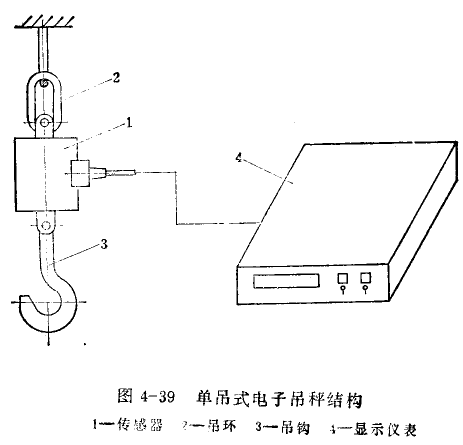

    單吊式電子吊秤的結構見圖4-39所示。圖中，單吊式電子吊秤采用了一組拉式傳感器作為一次承重元件的。傳感器1的頂端吊環2直接與吊車的吊鉤所連接，傳感器底端的小吊鉤3吊掛載荷，傳感器的輸出線接至顯示儀表4的信號輸入端。

      (二)吊架式電子吊秤

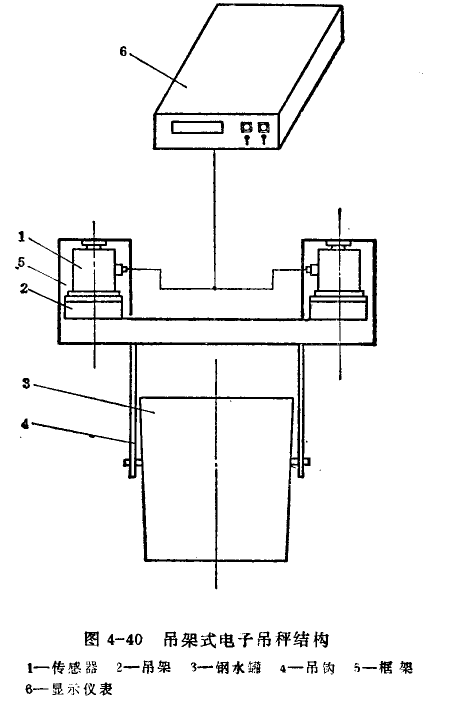

    吊架式電子吊秤的結構見圖4-40所示。從圖中不難看出，被秤量物是煉鋼廠的鋼水罐里盛著的鋼水。兩組傳感器1安裝在吊架2上.鋼水罐3吊裝在兩組吊鉤4上.吊鉤安裝在框架5上.重力可通過吊鉤.框架加在傳感器上.兩組傳感器輸出信一號是串聯的，傳感器的輸出線接至二次顯示儀表6的信號輸八端.

    (三)連桿傳力式電子吊秤

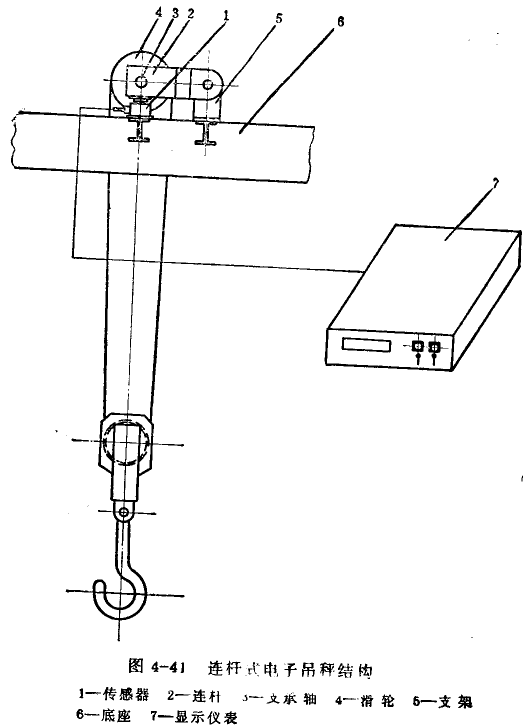

    連桿傳力式電子吊秤的結構見圖4--41所示.從圖中不難看出，傳感器1兩組安裝在連桿2的前瑞.支承軸3將動滑輪4連接在一起安裝在連桿上，連桿的支點利用銷軸鉸接在支架5上.支架利用螺栓固定在可移動大小車的底座6上。重量通過吊鉤、動滑輪.鋼絲繩、連桿加在承重傳感器上.傳感器的信號輸出線接至二次顯示儀表7的信號輸入端。
