電子地中衡分類及電子地中衡原理介紹

發布日期：2013-10-06 13:01:47

信息摘要：

電子地中衡

(一)電子地中衡：(設有沖頂裝置)

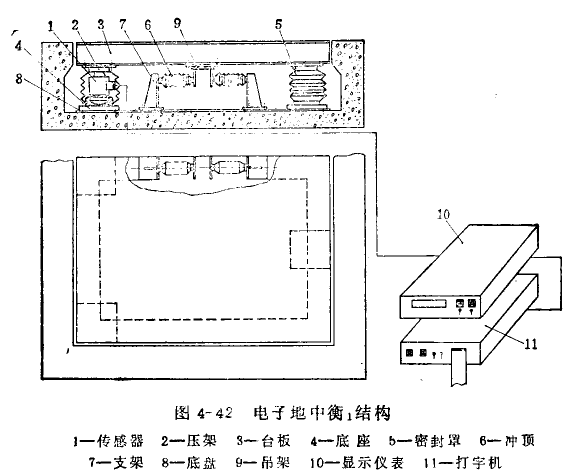

電于地中衡1的結構見圖4--42所示.圖中，傳感器1的壓頭與壓架2的圓弧面相接觸，壓架用螺栓固定在秤的臺板3上，傳感器底端安裝在底座4上，底座用螺栓固定在底盤(或基礎)上，密封罩5安裝在傳感器的外部.沖頂6的一端安裝在支架7上，支架用螺栓固定在底盤8上，另一端安裝在吊架9上，吊架用螺栓固定在臺板上。四組傳感器的輸出信號是串聯的.總輸出信號線是接至顯示儀表10的信號輸入端，顯示儀表的代碼輸出8421碼，轉換成二、十進制數碼，輸入給快速電傳打字機11將被秤量的物料重量值打印出來。
電子地中衡。(設有沖頂裝置)

(二)電子地中衡:(設有定心裝置)

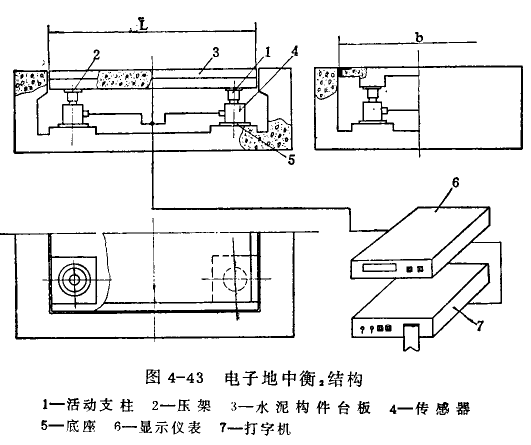

電子地中衡:的結構見圖4-43所示。圖中，電子地中衡2與電子地中衡，有所不同.一是秤的臺板設計成水泥構件臺板;二是限位定心裝置設計成支柱活動式.這樣的結構比較簡單。造價低，維護組裝都方便。
活動支柱1的上端通過壓頭與壓架2相接觸，壓架用螺栓固定在水泥構件臺板3上.底端圓弧面與傳感器4的壓頭相接觸，傳感器用螺栓固定在底座5上。四組傳感器的搶出信號是串聯的，總輸出信號線接至顯示儀表6的信號輸入端顯示儀表的代碼輸出8421碼轉換成二、十進制數碼，輸入給打字機7進行打印記錄.
電子地中衡
