電子軌道衡結構示意圖
發布日期:2013-10-06 13:17:12

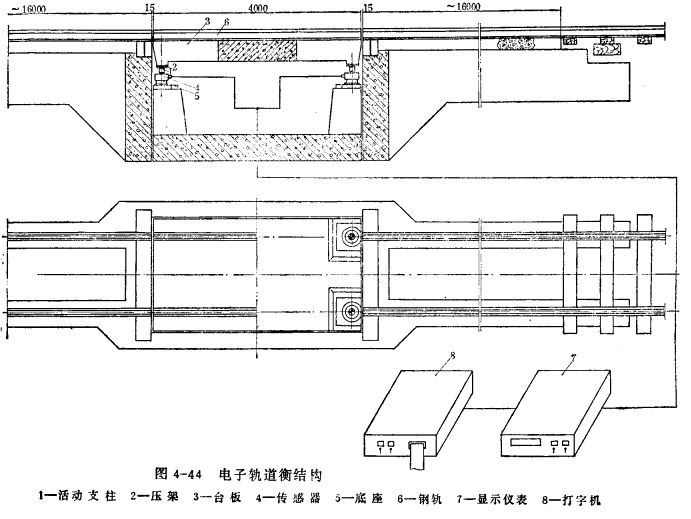

電子軌道衡的結構見圖4-44所示。從圖中不難看出.活動支柱1的上端通過壓頭與壓架2相接觸,壓架用螺栓固定在水泥構件臺板3上底端圓弧面與傳感器4的壓頭相接觸,傳感器用螺栓固定在底座5上.鋼軸6利用鐵道壓板固定壓緊.臺板兩側的鋼軌也是用鐵道壓板固定壓緊。四組傳感器的輸出信號線是串聯的.輸出線接至顯示儀表7的信號輸入端,顯示儀表輸出的8421碼轉換成二、十進制數碼,輸入給打字機8進行打印記錄。
