電子天平等衡器基礎知識之轉換結構

發布日期：2013-10-06 13:27:31

信息摘要：

    轉換結構的關鍵部件就是轉換元件.也稱為一次元件.日前我國生產的機電結合散字式地上衡地中衡、軌道衡煤塔秤滾道秤皮帶秤.配料秤散糧秤包裹秤計價秤等衡器產品的關鍵結構就是把機械量轉換成電量(或脈沖信號)的轉換結構.因此我們在設計機電結合式的衡器產品時.采用何種轉換結構是十分重要的.選擇的合理結構可提高整機的精度和性能反之就降低性能達不到設計要求.
    在各種機電結合式的衡器產品中.采用較多的轉換結構是，應變式傳感器轉換結構.光電脈沖轉換結構.差動變壓器轉換結構等.為了使設計者在設計機電結合式衡器產品中.更確切的了解各種轉換結構的原理.下面介紹在機電結合式的衡器結構中.經常采用的幾種轉換結構.
應變式轉換元件
    應變式轉換元件的結構形式比較多在_L節里對圓柱形的傳感器已作‘r較詳細的介紹，這里著重介紹柱環式傳感器和雙夸曲梁式傳感器的轉換結構
柱環式傳感器轉換結構

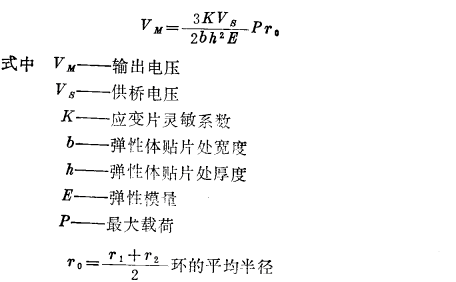

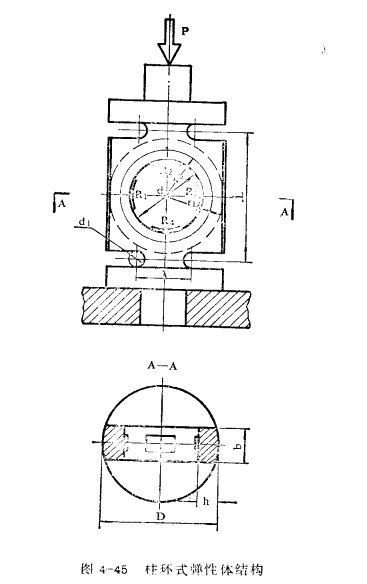

柱環式傳感器彈性體的結構見圖4－451所示從圖中可以看出柱環式彈性體在沒受載荷P的作用情況下, R1,R3,=R2R4,,橋路平衡，而沒有電壓信號愉出(VM=0).當載荷P加壓彈性體受力時.彈性體的直徑變成D+可變量D.高度變成L-L增減量，此時R1R3不等于R2R4,橋路失去平衡，有了一個微小的電壓信號輸出，輸出電壓信號VM的大小與最大載荷P環的平均半徑R0、應變片靈敏系數K、供橋電壓VS成正比，與彈性體貼片處寬度b、彈性體貼片處厚度h的平方,彈性模量E成反比.其輸出電壓值的大小按下式計算.
