字盤式軌道衡的結構

發布日期：2013-10-10 06:35:36

信息摘要：

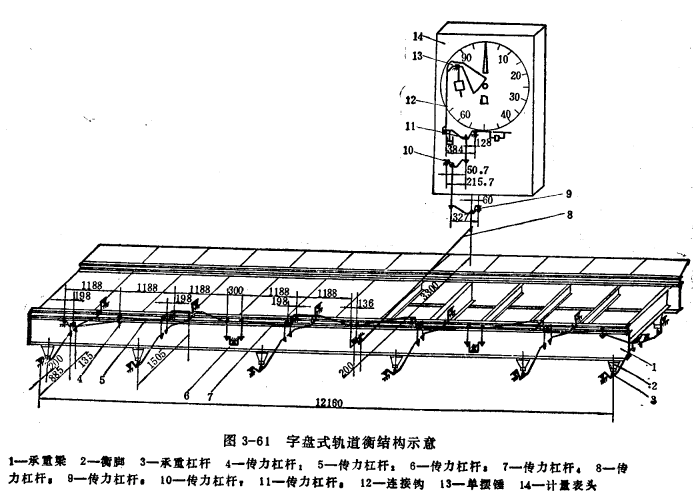

字盤式軌道衡的結構(見圖3一61所示.從圖中不難看出，承重裝置的杠桿系統由19組杠桿組成.通過鋼軌直接承受被衡量車輛及其廠裝載貨物重量的承重梁l利用衡腳2(12組)安裝在承重杠桿:的(12組)重點刀子上，臺板的四周利用.拉環限位，防止臺板受機車和車箱在經過臺面時的牽引力與水平分力產生位移，影響計量精度.承重杠桿3的支點利用支點環吊掛在支點軸上，支點軸的兩端安裝在支點臺上承重杠桿(12組)的力點端分別的利用連接環吊掛在傳力杠桿，4、傳力杠桿:5、傳力杠桿‘7的重點上.傳力杠桿:的力點端利用連接環與傳力杠桿:的重點:相連接.傳力杠桿:的力點端利用連接環與傳力杠桿。7的重點:相連接，傳力杠桿。的力點端利用連接環與傳力桿杠。8的重點相連接，傳力杠桿。的力點端利用連接環與傳力杠桿。9的重點相連接.傳力杠桿。的力點端利用連接環與傳力杠桿，10的重點相
連接.傳力杠桿，的力點端利用連接環與傳力杠桿。11的重點相連接，傳力杠桿.的力點端利用連接鉤招吊掛在單擺錘13重點端的鋼帶上.
字盤計量表頭的結構已在上冊中作了介紹就不再重述.相關產品：電子汽車衡
