光學自動枰的結構

發布日期：2013-10-11 18:21:32

信息摘要：

光學自動秤是機械自動秤的發展，也是自動秤中的一種結構，它是將機械量轉換成線性的光刻度，經放大折射后顯示出重量位。此種秤的結構簡單，工作可靠，使用壽命長，可廣泛應用于商業部門對肉食、糕點、糖果、水果、醬萊等各種食品的自動秤量檢斤。

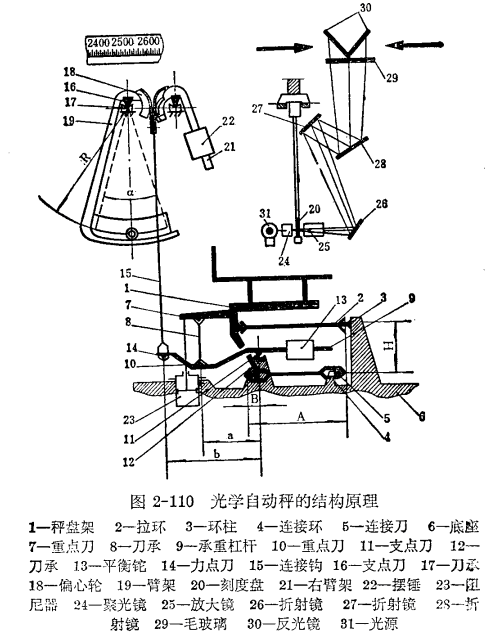

    光學自動秤的結構系由秤盤架、拉環、連接環、連接刀、承重杠桿、阻尼器、底座、擺錘、碼盤、光源、聚光鏡、放大鏡、折射鏡和反光鏡等所組成(見圖3-110),
    秤盤架1利用拉環2、環柱3、連接環4和連接刀6，固定限位在底座6上。秤盤架通過重點刀7，利用支架刀承8落在承重杠桿9的重點刀10上，支點刀11接觸在刀承12上，承重杠桿的后端設有平衡館1:，用來調整秤的平衡。通過承重杠桿力點刀子14,連接鉤15與雙偏心輪的重點相連接。支點刀子16與刀承17相接觸。偏心輪18用螺訂固定在臂架19上。左臂架裝有刻度盤20，右臂架21裝有擺錘22,用來調整稱最的允差。阻尼器23安裝在底座上，連桿與秤盤架相連接。
    光學顯示部分的結構是:從光源31發射的光穿過聚光鏡24和刻度盤20,通過透光縫隙聚焦，把微小刻度與數字從刻度盤投出，經放大鈍25放大并照射在折射鏡26,27,28上，再通過毛玻璃29照射在反光鏡0上，而將刻度盤上的刻度和數字顯示出來。這種結構所指示的刻度和數字，比較清晰易讀。
    光學白動秤的結構與前而所介紹的自動表秤的結構有些地方相似，但也有些不同之處。特別是此種秤的結構沒有齒倫和齒條，從而減少了機械摩擦所產生的誤差，提高了秤量的精度。
