光學自動枰工作原理與指示系統
發布日期：2013-10-11 18:25:09
信息摘要：
當被秤的物休放在秤盤上時，力作用在承重杠桿9的重點刀子10上，通過承重杠桿力點刀子]4，將力傳遞到雙擺錘18的重點端處，此時，雙擺錘繞支點刀16轉一角度，刻度盤20也轉動同樣的角度，通過聚光、放大和折射，將刻度盤上的微小刻度與數字指示出來，在反光鏡20上可讀出實際秤量的物重。

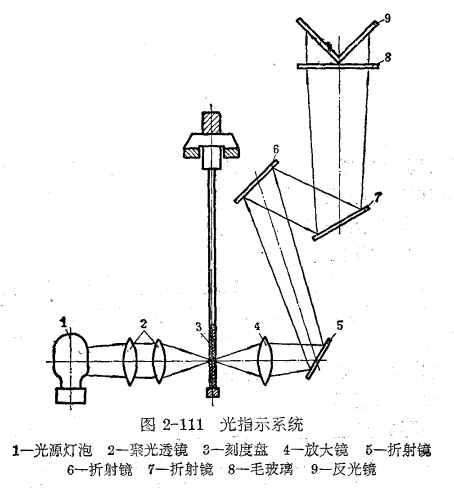

光刻度的指示系統(見圖2-111)。光源燈泡1通電后發出的光通過聚光透鏡2聚焦后，透過刻度盤30照射在放大鏡4上，經放大后，又把照射出的刻度和數字通過折射鏡和毛玻璃8射在反光鏡9上，再從反光鏡上把數宇顯示出來。使用者即可通過鏡子上的定點中心線讀出顯示的重量值。
聚光透鏡2的作用是將光源燈泡照射出的光線經折射后會聚在一處(也就是聚光)。
折射鏡5,6,7的作用是把經放大鏡放大出的刻度和數字照射在折射鏡5上，經過幾片折射鏡后改變了方向，在反光鏡上得到垂直的讀數。
放大鏡4的排列和設計以能夠把刻度盤上的微小刻度和數宇，通過不透光間隔和透光縫隙聚焦，變成狹窄的形象，經過放大，投到折射鏡上。放大鏡的放大倍數可根據刻度盤的刻度間隙和數字的大小.以及需要指出的刻度間隙和數字的大小而定。
光刻度的指示系統(見圖2-111)。光源燈泡1通電后發出的光通過聚光透鏡2聚焦后，透過刻度盤30照射在放大鏡4上，經放大后，又把照射出的刻度和數字通過折射鏡和毛玻璃8射在反光鏡9上，再從反光鏡上把數宇顯示出來。使用者即可通過鏡子上的定點中心線讀出顯示的重量值。
折射鏡5,6,7的作用是把經放大鏡放大出的刻度和數字照射在折射鏡5上，經過幾片折射鏡后改變了方向，在反光鏡上得到垂直的讀數。
放大鏡4的排列和設計以能夠把刻度盤上的微小刻度和數宇，通過不透光間隔和透光縫隙聚焦，變成狹窄的形象，經過放大，投到折射鏡上。放大鏡的放大倍數可根據刻度盤的刻度間隙和數字的大小.以及需要指出的刻度間隙和數字的大小而定。
