電子地上衡的結構圖

發布日期：2013-10-06 00:37:56

信息摘要：

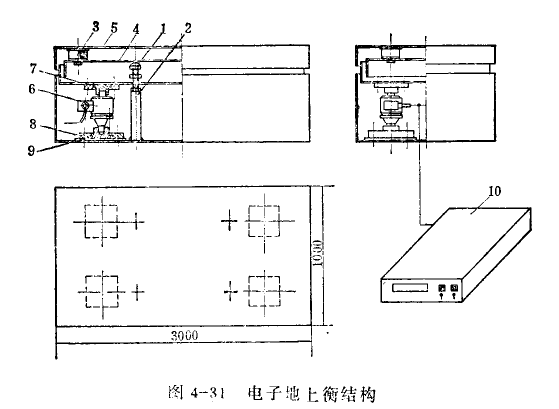

電子地上衡的結構見圖4-31所示.從圖中不難看出，組成該承重裝置是采用了四組壓式的傳感器作為承重的一次元件，四組傳感器的輸出信號是串聯輸出的，輸出信號傳送給二次顯示儀表，顯示出臺板上被稱M物體的重量值.
調整螺栓1四組分別安裝在支柱2上，根據實際需要的高度可隨時調整，并用螺母鎖緊.緩沖膠墊3四組底平面與中蓋板4用螺栓固定在一起，上平面與上蓋板5用萬能膠粘合在.一起.傳感器6頂端安裝在壓墊7上，壓墊用螺栓固定在中蓋板上，傳感器的底端安裝在壓座8上，壓座用螺栓固定在底座9上，傳感器的輸出線接至二次顯示儀表10，組成了完整的計量設備。
