電子配料秤結構圖
發布日期:2013-10-06 00:40:40

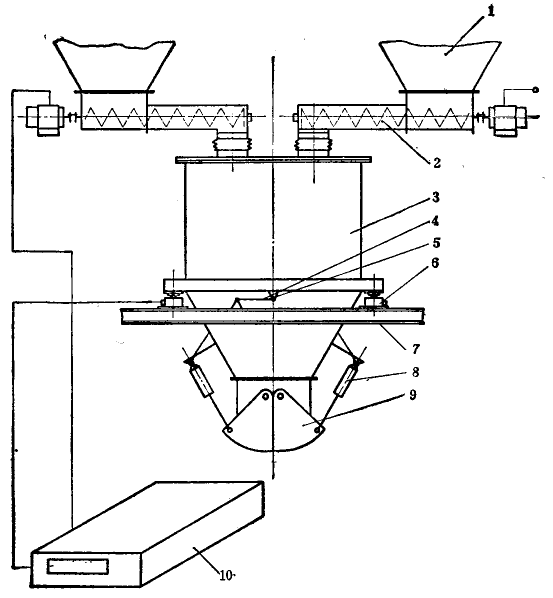

電子配料秤的結構見圖4- 32所示.從圖中可以看出,組成該秤承重裝置是由三組壓式傳感器作為承重的一次元件。三組傳感器的輸出信號是串聯輸出的。輸出信號傳送給二次顯示儀表,直接顯示秤斗中的物料重量值.
儲料倉1通過法蘭盤將螺旋給料器2利用螺釘連接在一起,給料器的出料口與秤斗3的上端入料口用布袋進行軟連接.拉環4的兩端與拉環柱5相連接,用來防止秤斗與框架有較大的位移影響傳感器的垂直受力一產生水平分力影響計量精度.傳感器6頂端的壓頭安裝在壓墊上,底平面用螺栓固定在框架7上.氣缸8的軸端頭與底門9所連接.氣缸控制拖動底門的開關。傳悠器的榆出線淺至二次顯示儀表10的輸入端。

I一料倉 2-螺旋給料器3一秤斗 4一拉環 5一支架 6-傳感器 7-框架 8一氣缸 9一底門 10一顯示儀表
