電子散糧秤的結構圖

發布日期：2013-10-06 00:48:43

信息摘要：

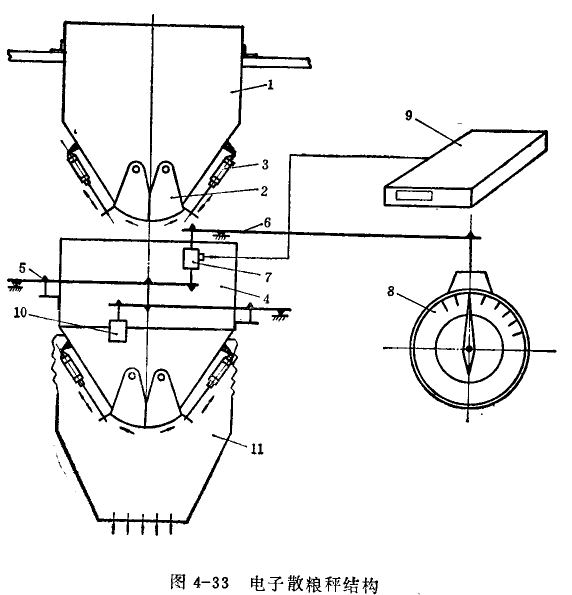

    電子散糧秤的結構見圖4-33所示。從圖中不難看出，該秤的主要承取系統是由杠桿系統和一組拉式傳感器織成，這樣的承重系統便于提高整機精度，該結構可有兩個作用，一是，可作為現場機械指針式指示重量:二是，傳感器輸出的信號可遠傳遙挖顯示，代碼輸出，信息處理，打印記錄等.
    料倉1安裝在二層樓板上，料門2的支承點利用銷軸連接，力點端利用電動推桿器3端軸的活接頭所連接，電動推桿器拖動料門的開關。秤斗4利用吊耳與四組吊鉤，吊掛在承重杠桿5的重點環上，直接承受重力載荷，秤斗底門的結構與料倉料門的結構相同.在承重杠桿的力點端與傳力杠桿16的重點端安裝了拉式傳感器7，作為輸出承重信號的.傳力杠托人的力點端與自動表頭8傳力杠桿:的重點端所連接，傳感器輸出線接至二次顯示儀表9的輸入端，平衡錘10安裝在承重杠桿的力點端，料嘴11利用布袋連接在秤斗上.
    物料通過料倉加在秤斗中，重力通過連接鉤加在承重杠桿的四個重點刀子上，傳遞到承重杠桿的力點端，傳感器受拉力而作用.橋路失去平衡，輸出一個微小電壓信號輸送給二次顯示儀表的前置放大器、直流放大器、積分器、V-f變換器，計數器顯示出物料重量值:與此同時，重力通過傳感器傳遞到傳力杠桿，的重點_L:通過力點傳遞到傳力杠桿1的重點上，使擺錘產生擺角，指針指示出被秤量物料的重量值。
