電子液體罐秤介紹與平面結構圖

發布日期：2013-10-06 01:05:38

信息摘要：

(一)電子立式液休罐秤

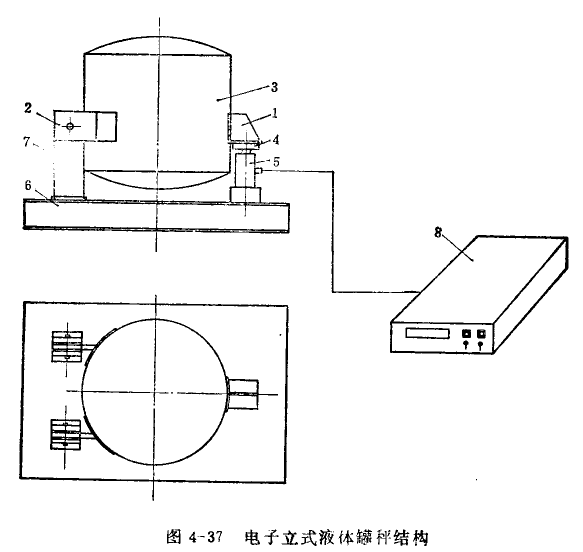

電子立式液體罐秤的結構見圖4-37所示.圖中，支架1與板2都分別焊接在液休罐3上，壓架4利用螺栓固定在支架上.傳感器5壓頭與壓架的球心弧相接觸，底端用螺栓固定在底座6上。支板用鎖軸鉸接在支座萬上，支座底端平面用螺栓固定在底座上.傳感器的輸出線接至顯示儀表8的信號輸入端.該液體罐秤根據作用與精度的需要采用了一組壓式傳感器作為稱重發信號的一次元件，并用兩組支座支承液體罐。傳感器直接承受罐體內的被稱量液體物料的重量，傳感器輸出的電壓信號給二次顯示儀表，進行放大、積分、V-f變換、計數顯示.

1一支架 2一支板 3-液體罐.4一壓架 5一傳感器 6一底座 7-支座 8-顯示儀表

(二)電子臥式液休雄秤

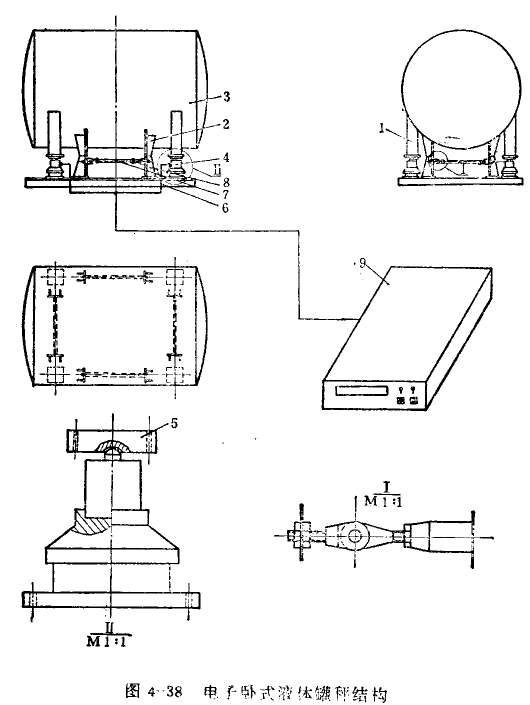

電子臥式液體罐秤的結構見圖4-38所示.圖中，罐腿1(四組)罐架2分別焊接在液體罐3上J移動式傳感器4的壓頭與壓架5相接觸，傳感器底端安裝在底座6上.罐架用拉環7連接在拉環架8上，拉環架用螺栓固定在底座上.傳感器輸出線接至顯示儀表9的信號輸入端.從圖中看出，該承重裝置采用四組壓式傳感器，信號輸出采用串聯式.作為承重(液體物料)的信號輸出，傳送給顯示儀表的前置放大器、直流放大器、積分器、V-f變換器，計數器進行顯示被秤量液體物料的重量值.
