SJ5200螺紋綜合測量機
發布日期：2020-04-08 15:53:00
信息摘要：

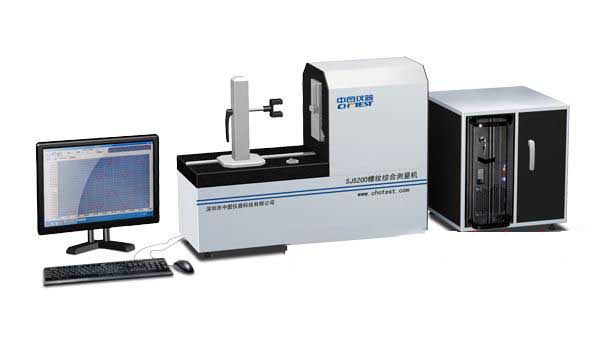

SJ5200螺紋綜合測量機
螺紋綜合測量機適用于圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面環規、光面塞規等各種內 外尺寸量規的作用中徑、單一中徑、大徑、小徑、螺距、牙型半角、牙型輪廓偏差、輪廓角、錐度等參數的測量，操作簡單方便快捷，應用范圍廣泛，具有極高的測 量不確定度，是各計量單位實驗室進行此類參數檢測的首選測量儀器。儀器測量原理符合最新國際圓柱螺紋規測試規范要求VDI/DE/DGQ 2618-4.9標準，螺紋綜合掃描測量機為全自動測量，二分鐘即可完成所有被測參數的掃描測量，并顯示所有測量結果。系統為簡體中文LINUX操作系 統，操作方便。
外尺寸測量范圍 0 - 50 mm
內尺寸測量范圍 2.5 - 60 mm
最大掃描范圍 25 mm
最小螺距 0.1 mm
儀器重量 180 kg
測量不確定度
圓柱螺紋環規或錐型螺紋環規(10 mm以上小徑, 牙型半角 ≥ 27µm)
小徑µm 2.0 + L/200
實際螺紋中徑µm 2.0 + L/200
螺距µm 0.75 + L/200
圓柱螺紋環規或錐型螺紋環規(2.5 to 10 mm小徑, 牙型半角≥ 27µm)
小徑µm 2.5 + L/200
實際螺紋中徑µm 2.5 + L/200
螺距µm 0.75 + L/200
圓柱螺紋塞規或錐型螺紋塞規(1 mm上大徑, 牙型半角≥ 27µm )
大徑µm 1.5 + L/200
實際螺紋中徑µm 1.5 + L/200
螺距µm 0.75 + L/200
光面圓柱環規或錐型光面規( 直徑 10 mm以上 )
光面環規直徑µm 0.7 + L/200
光面塞規直徑µm 0.7 + L/200
光面圓柱環規或錐型光面規( 直徑1 到 10 mm )
光面環規直徑µm 1.5 + L/200
光面塞規直徑µm 1.5 + L/200
